怎么判断送话器坏了iphone对方听不到我的声音快速判断音频故障如果手机可以打电话，但听不到声音。对方能听到声音吗？如果是，则说明模拟基带（或音频处理器）电路基本正常，应检查接收机音频线。如果对方也听不到声音，请将耳机连接到故障手机上，看看通话是否顺畅。
快速诊断音频故障
如果手机可以打电话但听不到声音。
对方能听到声音吗？如果是，则说明模拟基带（或音频处理器）电路基本正常，应检查接收机音频线。如果对方也听不到声音，请将耳机连接到故障手机上，看看通话是否正常。如果耳机通话正常，检查耳机接入检测电路。如果使用耳机通话无法正常工作，请检查音频处理器和模拟基带电路。
手机可以拨打电话但不能拨打电话。
你能听到对方的声音吗？如果可以，说明模拟基带（或音频处理器）电路基本正常，应检查麦克风音频线；如果听不到对方的声音，请将耳机连接到故障机器上，看看通话是否正常。如果通话正常，检查耳机接入检测电路。如果耳机通话不正常，请检查电源、音频处理器、内置麦克风的模拟基带电路。
排除耳机故障
耳机无声。
如果耳机无声，则应维修耳机接收电路。除部分三星手机外，大多数耳机接收电路都是RLC电路。
对于使用电阻、电感、电容的耳机接收电路，主要是检查信号线是否完好，信号线上的元件是否损坏，耳机接口是否完好。
对于耳机接收通道有电子开关的机器，除了检查接收器的RLC信号线外，还应该检查电子开关电路是否正常。
耳机不接听电话。
检查耳机麦克风工作电源是否正常。如果工作电源不正常，请检查相应的电源线。如果耳机发射器工作电源正常，请检查耳机接口及耳机接口与音频芯片或模拟基带芯片之间的RLC电路元件及线路。
耳机连接手机后，手机无反应。
检查耳机接口是否完好，检查耳机接入检测信号线及信号线上的元件是否损坏。如果以上正常，则检查接收接入检测信号的芯片电路。
检查耳机按钮是否无作用。
检查耳机接口是否完好，检查耳机按键监听信号线及信号线上的元件是否损坏。如果以上均正常，则检查接收耳机按键监听信号的芯片电路。
以图10.9所示电路为例（请先自行分析，然后再阅读以下内容）。

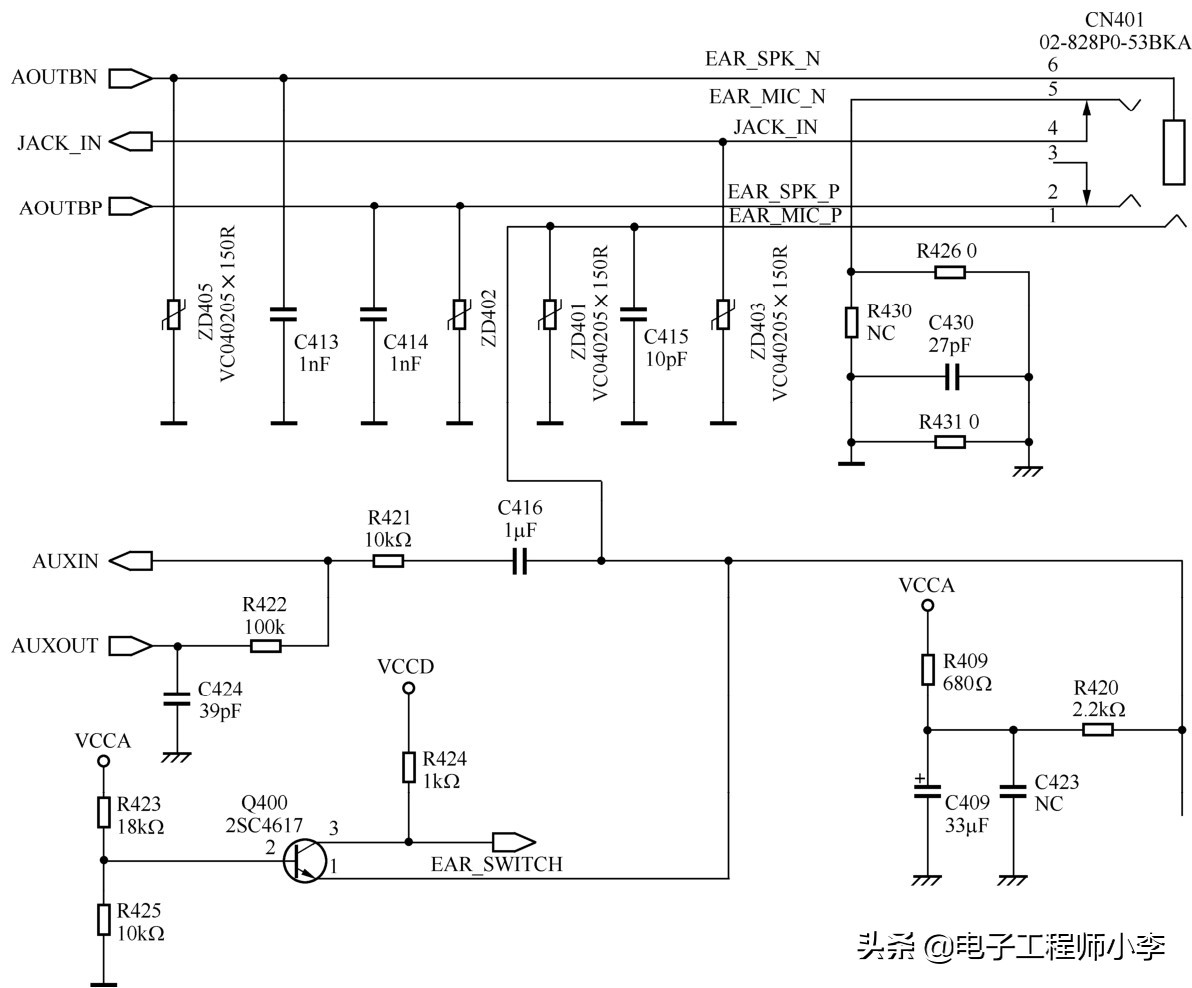

图10.9 手机耳机电路
连接耳机后手机无反应。
检查耳机插孔是否完好，检查JACK_IN信号线，检查接收JACK_IN信号的芯片。如果仍处于耳机模式，请检查ZD403。
耳机按键开关无作用。
检查R423~R425、Q400，检查EAR_SWITCH信号线，检查接收EAR_SWITCH信号的芯片。
耳机无声。
检查C413、C414是否对地短路。如果是，请检查C413、C414、ZD405 和ZD402。如果没有短路，检查AOUTBP和AOUTBN信号线；检查输出AOUTBP和AOUTBN信号的芯片。
耳机不接听电话。
检查C415电压是否正常。如果不是，请检查C415、ZD401、R420、C409、R409是否损坏。如果元件正常，检查VCCA电源电路。
检查R426、C416、R421、R422、C424是否损坏。如果部件正常，检查接收AUXIN信号的芯片。
排除无声音接收故障
接收器音频电路故障的排除比较简单。
如果接收器根本没有声音，通常应首先确定接收器是否良好。可以简单地用万用表的欧姆档来判断接收机是否损坏：将模拟万用表置于欧姆档，将万用表的一根表笔放在接收机或扬声器的一个触点上，用另一表笔测试接收机是否损坏。将万用表放在接收器或扬声器的另一个触点上。快速单击联系人。如果听筒或扬声器能听到声音，则设备基本正常。接收器有直流电阻，一般为几十欧姆。如果直流电阻明显变得很小或很大，则需要更换接收器。对于声音明显嘶哑的人，可以先更换听筒。
如果接收机是好的，要注意检查信号通道是否有断路，是否有对地短路，线路中的电阻、电容、电感是否损坏，模拟基带是否有问题。芯片焊接良好。在接收音频方面，由于模拟基带信号处理器损坏而导致收不到音频输出的情况相对较少。
以图10.10所示电路为例（请先自行分析，然后再阅读以下内容）。
用万用表检查接收器是否损坏。
检查L710、L711是否断路，检查C745、C744、C728、D708、D704是否短路。
如果以上均正常，则检查信号线和U703电路。
通话质量差的故障排除
首先应确认手机信号较好，否则应维修射频电路。
对于通话噪音大的问题，应注意检查接收器和发射器是否完好。

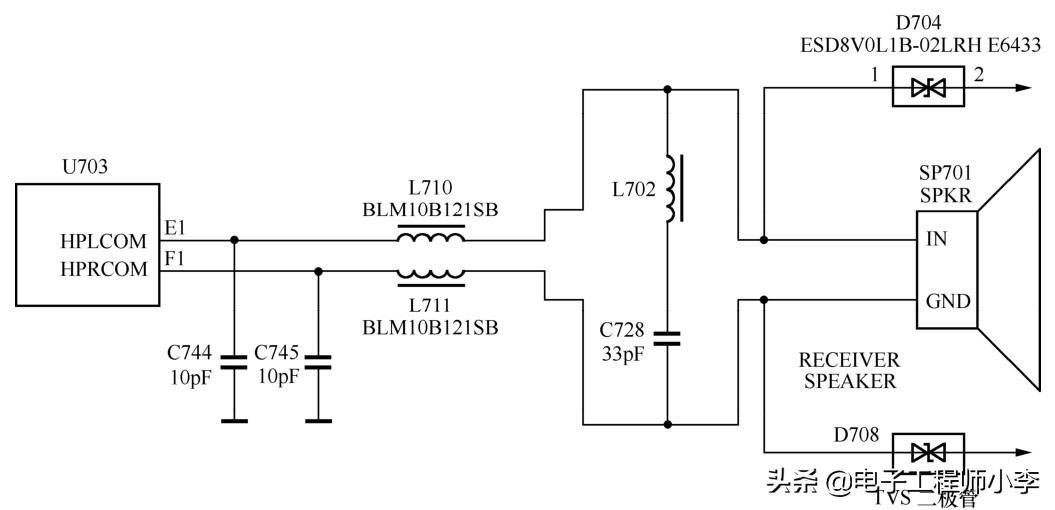

图10.10 黑莓9000手机接收电路
检查接收、发送音频线上的EMI、ESD器件及滤波电容是否完好，检查与模拟基带芯片或音频芯片相连的电容是否完好。
排除扬声器故障
如果使用独立的音频放大电路，首先检查扬声器是否损坏，音频放大器的输出是否正常。
如果音频放大器输出正常，请检查音频放大器与扬声器之间的电路。如果音频放大器的输出不正常，请检查音频放大器的输入是否正常。
如果音频放大器输入异常，检查音频放大器与模拟基带之间的电路，检查模拟基带处理器。
如果音频放大器的输入正常，请检查音频放大器的电源和控制信号线，检查音频放大器的其他外围元件，或者检查或更换音频放大器。
无需拨打电话即可排除故障
如果麦克风电路出现故障，可能会导致对方听不到声音，或者对方听到很大的噪音、很大的电流等。
如果对方听不到声音，主要应检查麦克风偏置电压是否正常，麦克风是否损坏，麦克风与模拟基带芯片之间的音频信号通道是否有问题。此类故障多发生在麦克风电路上。首先检查麦克风是否正常。由于大多数麦克风电路都是RC电路，因此大多数情况下，故障机器可以在不通电的情况下修复。
以图10.11所示电路为例（请先自行分析，然后再阅读以下内容）。

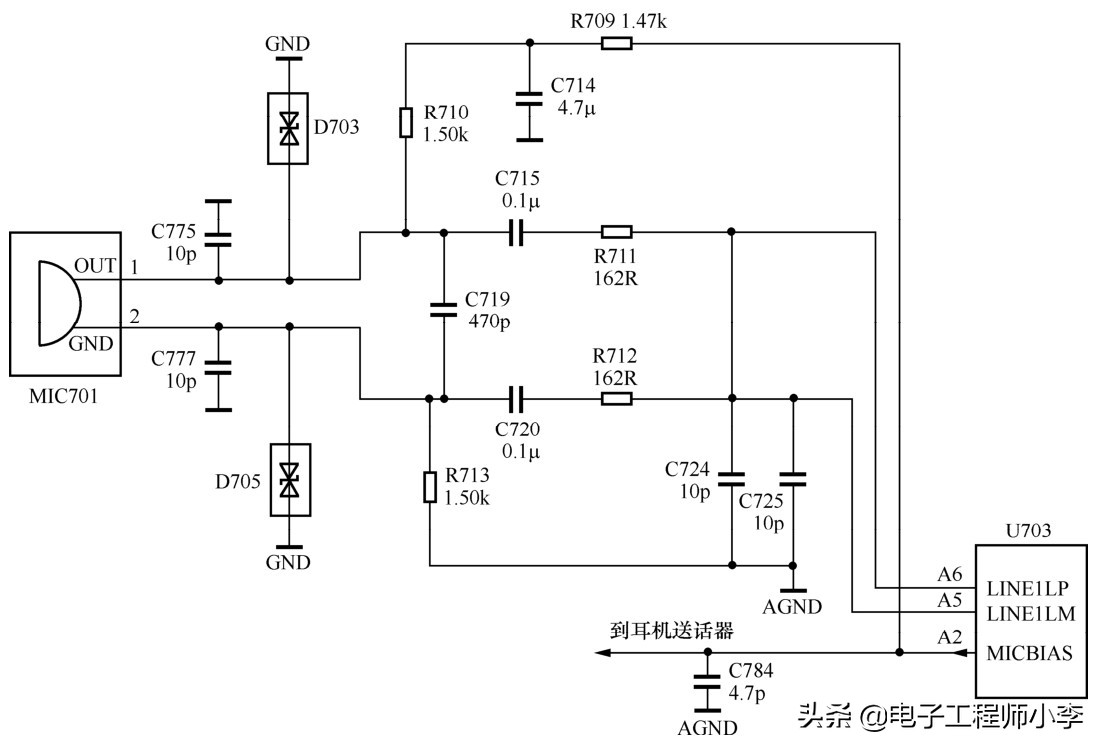

图10.11 手机内部麦克风电路
检查麦克风是否完好。
检查C775电压是否正常。若不正常，检查C775、D703、C714、C784是否短路，检查R710、R709是否开路。如果元件正常，检查U703电路。
检查C777、C775处是否有音频信号。如果不是，检查C775、C777、C719是否短路。如果部件正常，请更换麦克风。
如果C777、C775处有音频信号，则检查C715、C720、R711、R712、C724、C725等元件。
检查翻盖和滑盖没有任何功能故障
如果手机的翻盖或滑盖监控电路出现问题，当手机的翻盖或滑盖打开或关闭时，手机将无响应。如果监控电路出现问题，也可能会导致手机无法开机、按键失灵。
修复翻盖监控电路实际上就是修复霍尔器件或磁阻传感器电路。操作比较简单，可以按如下方式进行。
首先检查霍尔元件或磁阻元件的供电是否正常。如果供电不正常，请检查供电线路。如果供电正常，可以用磁铁靠近相关设备，用万用表检查传感器输出端的信号电平是否反接。如果信号电平翻转（从高电平到低电平，或从低电平到高电平），请检查霍尔元件（或磁阻元件）与基带芯片之间的连接，检查基带芯片电路。如果信号电平没有翻转，请检查并更换传感器。
以图10.12所示电路为例（请先自行分析，然后再阅读以下内容）。

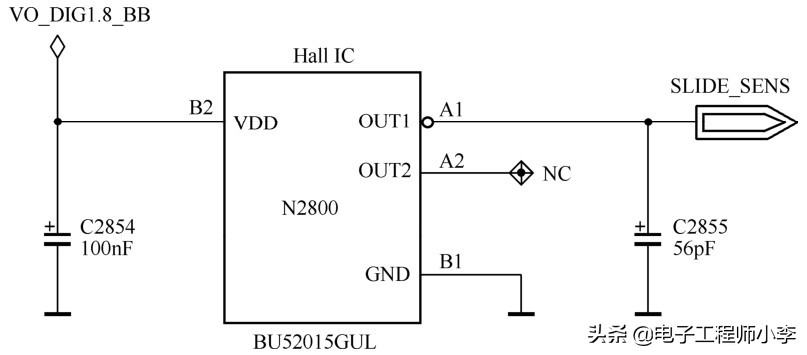

图10.12 U8i侧滑盖状态监控电路
检查C2854电压是否正常。如果没有，检查C2854和VO_DIG1.8_BB电源之间的线路。
将磁铁靠近并远离N2800芯片，检查C2855上的电压是否变高或变低。若无变化，检查C2855是否短路。如果部件正常，请更换N2800。
如果C2855处电压发生翻转，请检查SLIDE_SENS信号线，检查接收SLIDE_SENS的芯片焊接情况，或更换相关芯片。
检查振动器是否有功能故障
振动器损坏的机会很小。手机振动器的主要故障是检查驱动电路及其接线。如果驱动电路中的元件正常，则可以检查并更换提供控制信号的芯片。基本上，这些维护工作可以在不给故障机器通电的情况下进行。

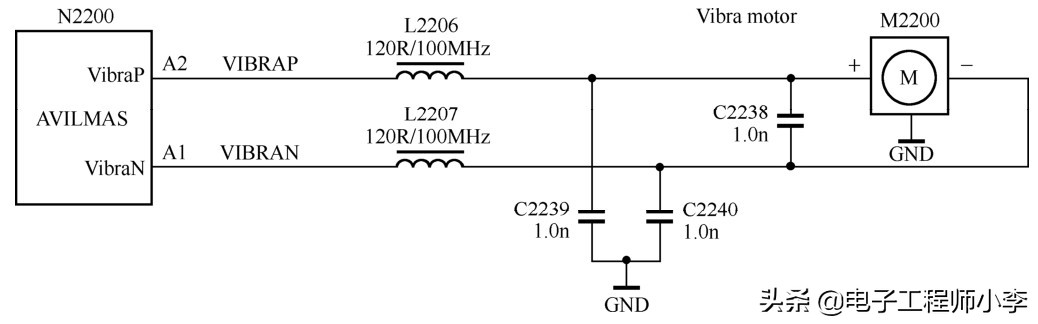

例如，诺基亚N97mini手机的振动器电路如图10.13所示。检查L2206、L2207、C2239、C2240是否损坏。如果部件正常，检查并更换N2200。
解决光传感器故障
光检测电路包括环境光检测和接近传感器。
在排除环境光传感器或接近传感器电路故障时，将传感器盖上并暴露在光源下，检查传感器输出的数据信号是否有明显变化。
如果输出信号变化较大，请检查传感器输出信号电路。如果输出信号没有变化，请检查电源是否正常或更换传感器。如果输出信号变化不明显，则直接更换传感器。
图10.13 诺基亚N97mini手机振动器电路
以图10.14所示电路为例（请先自行分析，然后再阅读以下内容）。

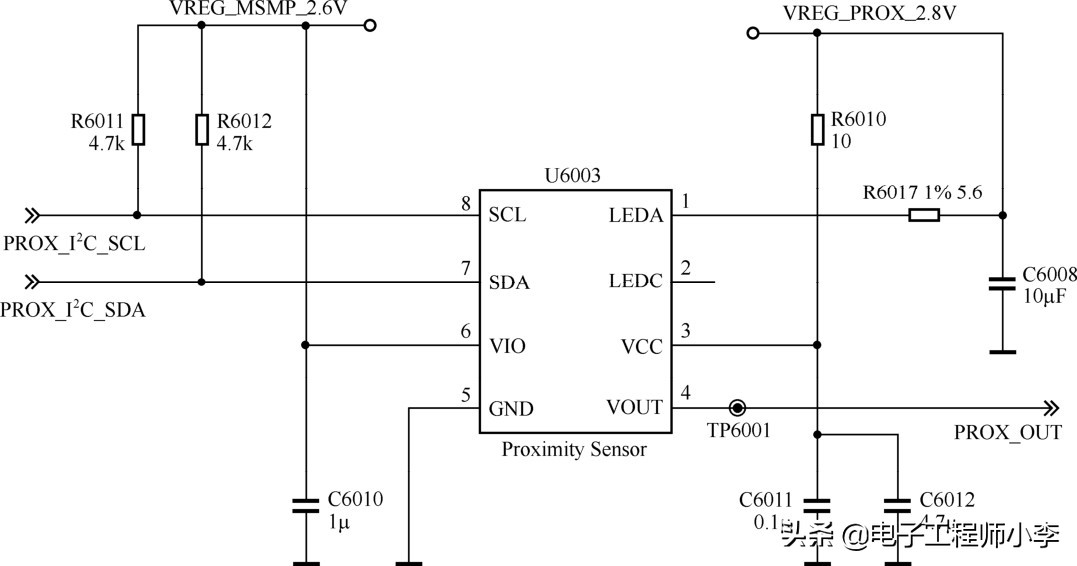

图10.14 LG P698手机中的接近传感器
盖上或露出传感器U6003，检查U6003的输出是否有变化。如果是，则检查PROX_OUT信号线以及接收PROX_OUT信号的芯片电路。
如果U6003输出没有变化，检查R6010、R6017、C6011、C6012、R6011、R6012是否损坏。如果部件正常，检查并更换U6003。
排除相机故障
排除手机摄像头电路故障通常是在手机可以开机的前提下进行的。手机摄像头电路故障的类型有很多种，但其排除方法基本可归纳如下。
检查摄像头模组连接器是否完好。
检查摄像头模块是否完好。如果可能，请先更换摄像头模块。
如果摄像头模组直接连接基带处理器，主要检查接口电路上的电阻、电容、电容、滤波器是否损坏，检查基带芯片是否焊接良好。如果以上方面都没有发现问题，可以更换基带芯片或者进行软件处理。
如果摄像头模块和基带处理器之间有图像处理器，则应检查摄像头模块和图像处理器之间的接口，以及接口线上的电阻、电容、电感和滤波器。
以图10.15所示电路为例（请先自行分析，然后再阅读以下内容）。

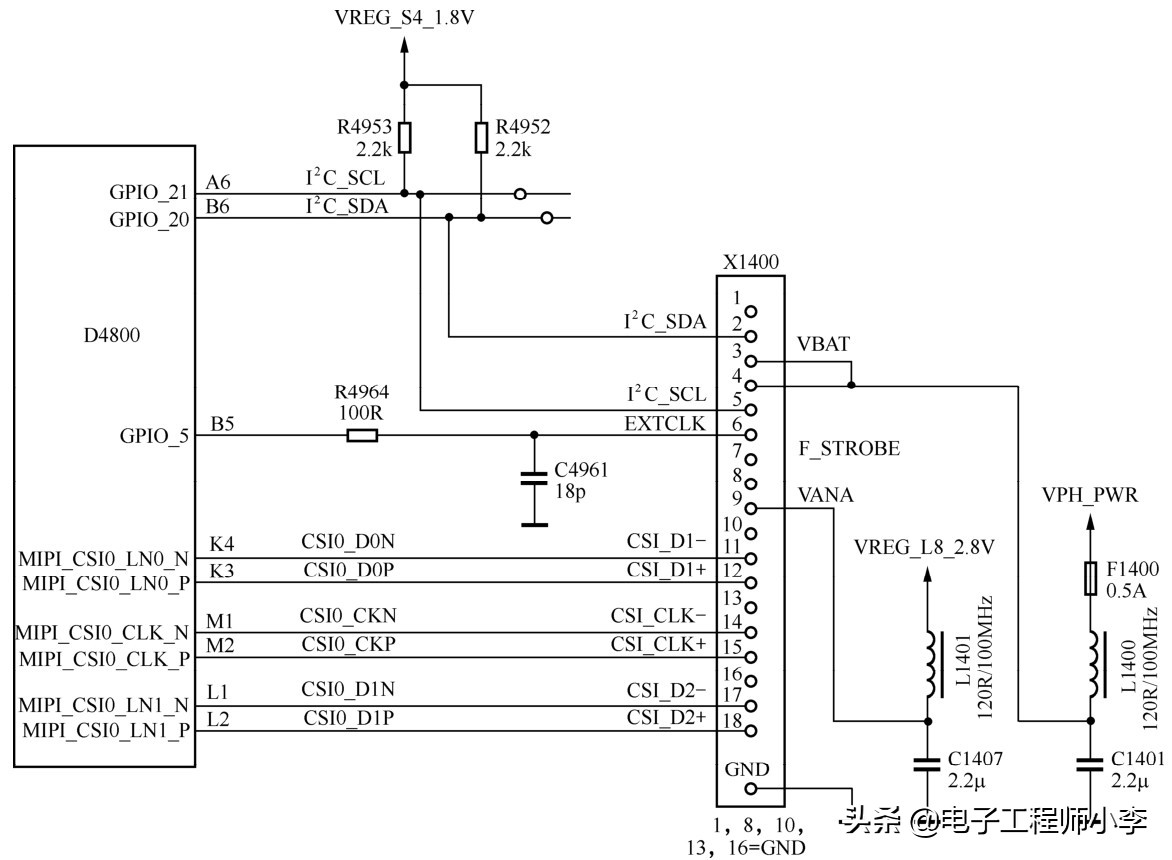

图10.15 诺基亚820手机摄像头接口电路
检查摄像头模块连接器X1400是否完好。
检查L1401、L1400、F1400、R4964、C4961、R4953、R4952等元件是否损坏？
如果以上正常，请更换摄像头模组，或检查X1400与D4800之间的信号线，检查D4800的焊接情况，或更换D4800。
解决闪存故障
无论闪光电路简单还是复杂，在排除手机闪光故障时，只要抓住了要点，维修工作就会变得轻而易举。
如果闪光灯电路通过接插件、插座等连接器与闪光灯、主机电路等连接，应检查接插件、连线等是否完好。
无论哪种闪光电路，其控制信号都是检查的重点。控制信号可以来自基带芯片或摄像头模块。
现在手机中的芯片大多采用BGA封装（或者没有电路图），控制信号的测试点可能找不到。遇到这种情况，可以先检查闪光电路中直流变换器的外围元件（这些外围元件大多可以用万用表检查判断）。如果外围元件没有问题，可以检查并更换闪光电路中的直流转换器（或其他有源器件）以及输出控制信号的相关芯片。
以图10.16所示电路为例（请先自行分析，然后再阅读以下内容）。
图10.16 LG E970手机闪光电路
检查ZD6001是否有高压输出。如果是，请检查R6001 和闪存LD6001。如果ZD6001无输出，检查ZD6001是否短路。
如果U6001无输出，但输出元件正常，检查R6004的控制信号是否正常。如果不正常，请检查U6001与应用处理器之间的电路，或检查应用处理器的焊接情况，并更换应用处理器。
显示背光和闪光灯电路共用I2C总线。检查显示屏背景灯是否正常。如果正常则说明I2C总线正常。如果不正常，检查U6001与应用处理器之间的I2C总线以及总线上的上拉电阻。
检查L6001、C6002是否损坏。如果部件正常，更换U6001芯片。
检查灯故障
手机中常见的信号指示灯有充电指示灯和网络信号指示灯。无论是哪一种指示灯，其电路都是相似的：指示灯直接或通过电阻与相关芯片相连；基带芯片或应用处理器通过三极管（或场效应晶体管）电路驱动指示灯。
若信号指示灯不亮，则检查相关发光二极管是否损坏，检查发光二极管两端口线上的元件是否损坏，检查相关控制器件，或检查相关芯片。
如果灯直接连接到芯片端口，请检查灯和限流电阻是否损坏。如果部件正常，检查相关芯片。
如果灯电路采用三极管或场效应管电路，则以图10.17所示电路为例（请先自行分析，然后再阅读以下内容）。

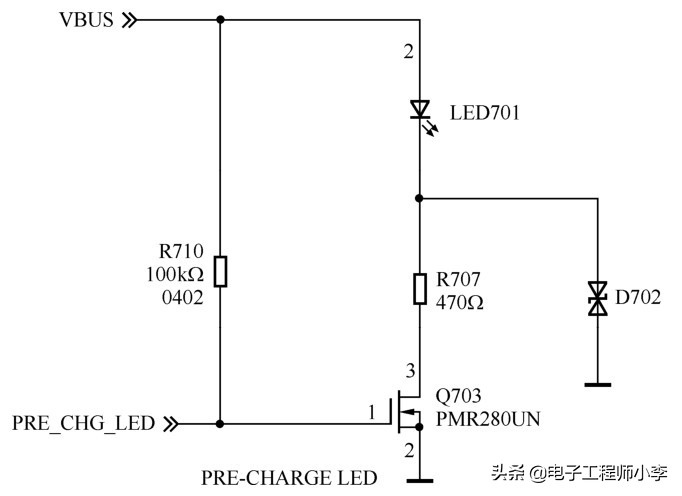

图10.17 索尼爱立信CK13i中的预充电指示灯电路
检查灯管LED701是否损坏。
检查Q703的脚是否为高电平。如果不是，检查单片机处理器的输出。
如果Q703的脚信号正常，检查R710、R707、D702、Q703。
排除蓝牙电路故障
手机蓝牙出现问题的原因有很多。首先要注意的是使用手机蓝牙功能时操作是否正确，手机的设置是否正确，家里无线路由器的设置是否正确。
如果确定是硬件电路故障，可按如下所述进行排查。
检查蓝牙模块工作电源是否正常。如果电源不正常，请检查相应的电源管理器或检查相应的稳压电路。
如果故障机电路板上有蓝牙通讯电路的复位和时钟信号测试点，请检查这些信号是否正常。如果复位信号异常，检查相应的电源管理器或数字基带芯片电路；若主时钟信号异常，检查蓝牙通信模块与射频单元或数字基带时钟输出端口之间的线路；如果睡眠时钟信号异常，则检查蓝牙通讯电路与数字基带之间的线路。
如果通过上述检查仍不能解决问题，请检查蓝牙模块与数字基带芯片之间的电路，检查芯片的焊接情况，或依次更换。
然而，目前手机中的蓝牙模块电路通常非常简单，维护操作也非常简单。以图10.18所示电路为例（请先自行分析，然后再阅读以下内容）。
参照电路图，检查U9001的1、21、22、24、36、38、39脚电压是否正常。如果某个电压不正常，则检查相应的供电线路或检查相应的电源电路。
从电路图来看，U9001的外围元件很少。检查R9015、L9001、C9002、C9003是否损坏。
如果以上正常，请检查U9001的焊接情况，或更换U9001模块并检查应用处理器。
排除磁传感器故障
示波器可用于对磁传感器电路进行故障排除。用示波器检查传感器芯片的控制信号是否正常，改变电路板方向时检查I2C数据是否变化。如果控制信号异常，检查相关基带芯片；如果I2C数据异常，检查芯片供电是否正常。如果供电正常，检查并更换传感器芯片。
检查陀螺仪是否有故障
首先检查陀螺仪芯片外部环路滤波元件（电阻、电容）是否损坏，检查陀螺仪电路的工作电源是否正常。
如果以上正常，请更换陀螺仪芯片，或检查基带芯片（或应用处理器）。
检查磁阻开关是否有故障
如果磁阻开关电路出现故障，首先检查其供电是否正常。如果供电不正常，请检查供电线路。如果电源正常，可以用磁铁靠近磁阻开关，用万用表检查传感器输出端的信号电平是否接反。如果信号电平翻转，请检查霍尔元件（或磁阻元件）与基带芯片的连接情况，并检查基带芯片电路。如果信号电平不翻转，请检查并更换磁阻开关。

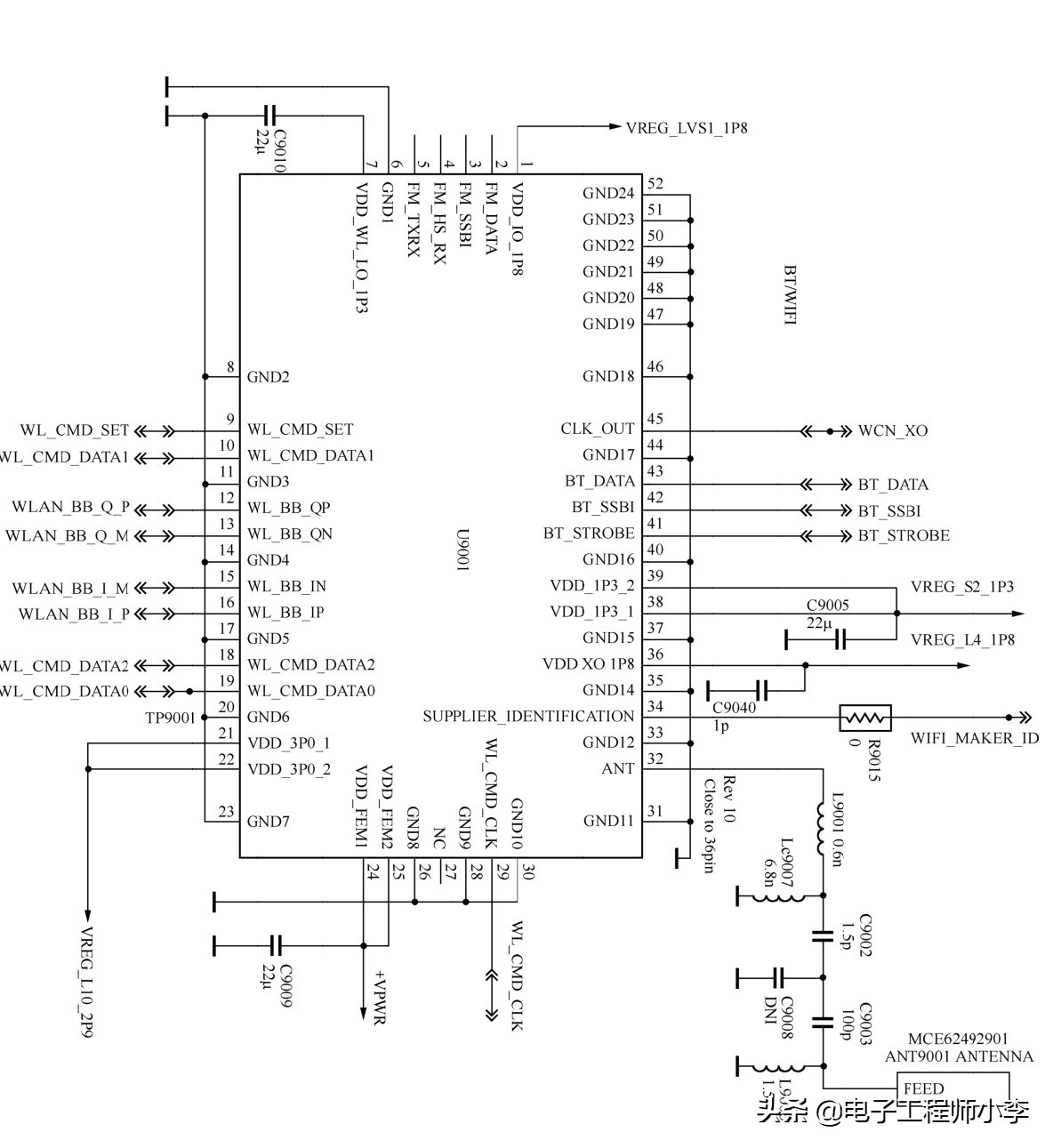

图10.18 LGE960手机中的蓝牙/WIFI电路
解决存储卡电路故障
如果您的手机出现存储卡问题，您可以按照以下方法进行排查。
如果存储卡通过存储卡连接器电路直接与基带通信，请检查电阻、电容、滤波器等元件是否损坏。如果部件正常，请检查接口存储卡座是否完好，或者检查或更换基带芯片。
如果存储卡通过电平转换电路与基带处理器连接，请检查接口芯片供电是否正常，电阻、电容、滤波器等元件是否损坏。如果部件正常，检查接口存储卡座是否完好，或者检查并更换接口芯片和基带芯片。

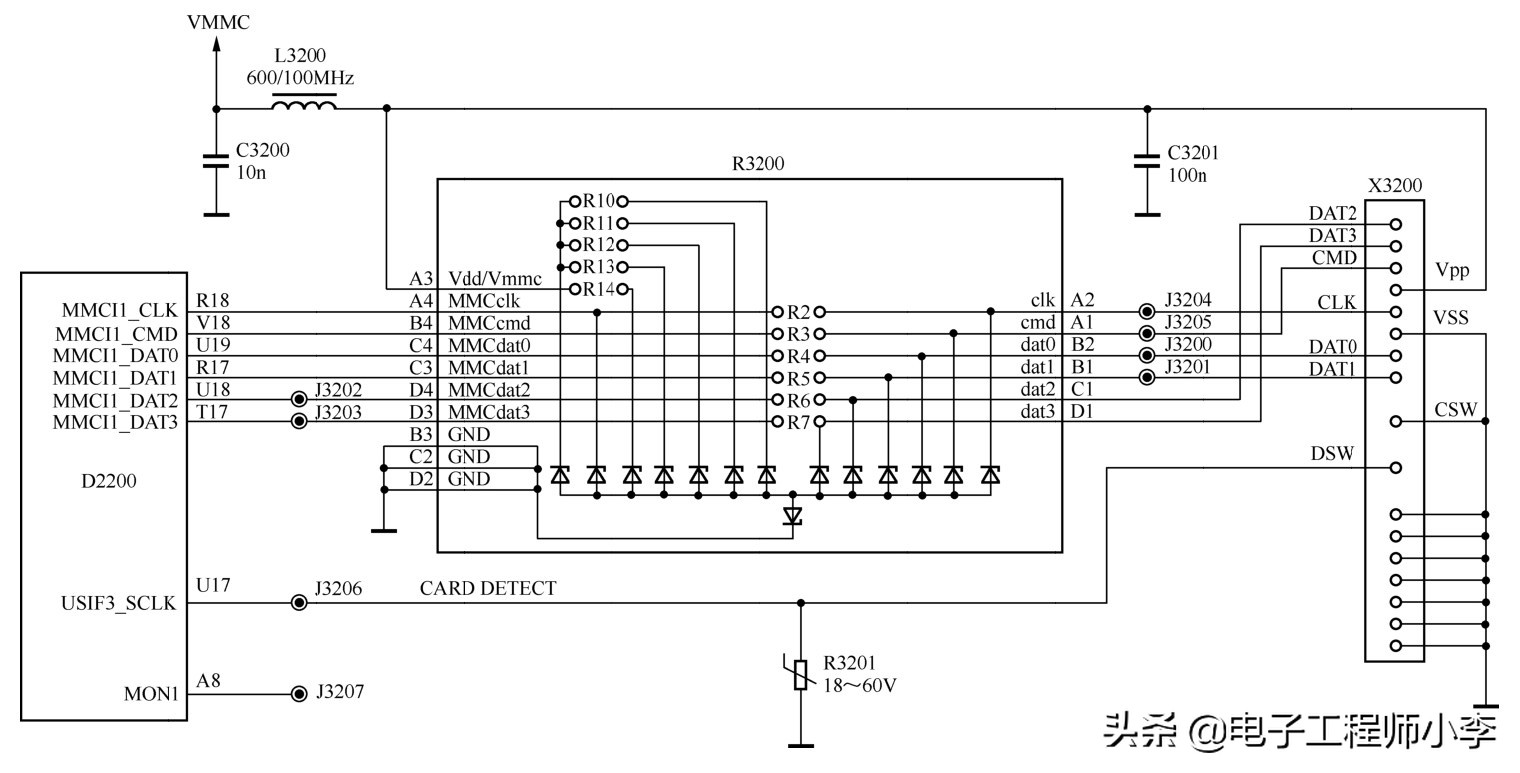

以图10.19所示电路为例（请先自行分析，然后再阅读以下内容）。
检查X3200存储卡座是否完好。
检查L3200、R3201是否损坏。
更换R3200，或检查D2200芯片。
解决SIM卡故障
在少数手机中，有专门的SIM卡插入检测电路。如果手机出现“插入SIM卡”故障，则应修复此检测电路。
如果手机中没有SIM卡插入检测电路，请检查SIM卡座和SIM卡接口电路。
SIM卡故障通常包括“插卡”、“查卡”、“卡被拒绝”等。SIM卡故障通常是由SIM卡接口电路、SIM卡座等引起的。此外，应仔细检查SIM卡卡信号线以及SIM卡信号线上的电阻和电容。特别注意信号线上的EMI或EMI。 ESD 滤波器装置。
您可以使用示波器检查SIM卡电路：首先将示波器探头放在SIM卡座的弹簧片上，然后打开手机。重复几次，分别测试几个端口。注意是否有信号，信号幅度是否正常。检查线路上无信号或幅度异常的元件，检查信号端口与相关芯片之间的线路是否断线，或者检查或更换相关芯片。
示波器检测到的SIM卡时钟信号如图10.20所示，示波器检测到的SIM卡数据信号如图10.21所示。
解决触摸屏故障
如果手机触摸屏无法工作，首先检查触摸屏是否物理损坏，检查按键接口是否完好，用万用表检查触摸屏是否损坏，检查外围元件是否损坏触摸屏驱动程序损坏。
如果以上都没有问题，则更换触摸屏驱动程序，或者直接检查更换数字基带芯片（或应用处理器）。
对于触摸屏功能不正常的问题，首先可以检查触摸屏是否损坏。对故障机器执行软件更新，看看问题是否可以解决。如果以上方法都不能解决问题，请仔细检查触摸屏接口电路。
图10.19 诺基亚Asha308手机存储卡接口电路
图10.20 SIM卡时钟信号
7efb04cb7ec4b8?from=pc" alt="20个实用的手机故障维修技巧" />图10.21 SIM卡数据信号
正常情况下，在进行通话时触摸屏会被关闭，否则可能导致电话操作错误。主要应检查手机的接近传感器电路。
以图10.22所示的电路为例(请自己先分析一下，然后再看后面的内容)。

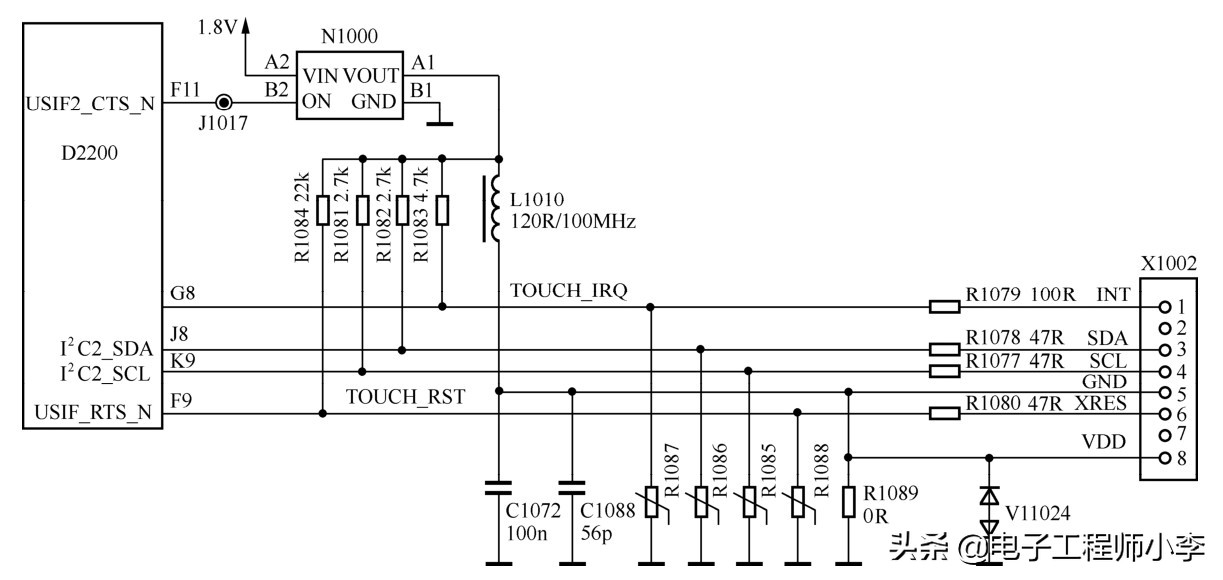

图10.22 诺基亚Asha 308手机的触摸屏接口电路
① 检查触摸屏的接口X1002是否良好。
② 检查C1072处的电压是否正常。若不正常，检查C1072、C1088、L1010是否有损坏。若元件正常，检查测试点 J1017 处的控制信号是否正常。若不正常，检查 D2200。若控制信号正常，更换N1000。
③ 检查 R1081～R1084、R1077～R1080、R1085～R1089 是否有损坏。若元件正常，更换触摸屏。
检修功率放大器故障
与早期手机不同的是，如今手机的发射功率放大器模组很少损坏。
检修功率放大器模组电路的方法与检修三极管电路的思路其实是一样的。特别是如今手机中的功率放大器模组高度集成，电路简洁，利用“黑盒子”法检修操作更加简单。同时还可采取一些其他的检修措施。
以图10.23所示的电路为例(请自己先分析一下，然后再看后面的内容)。

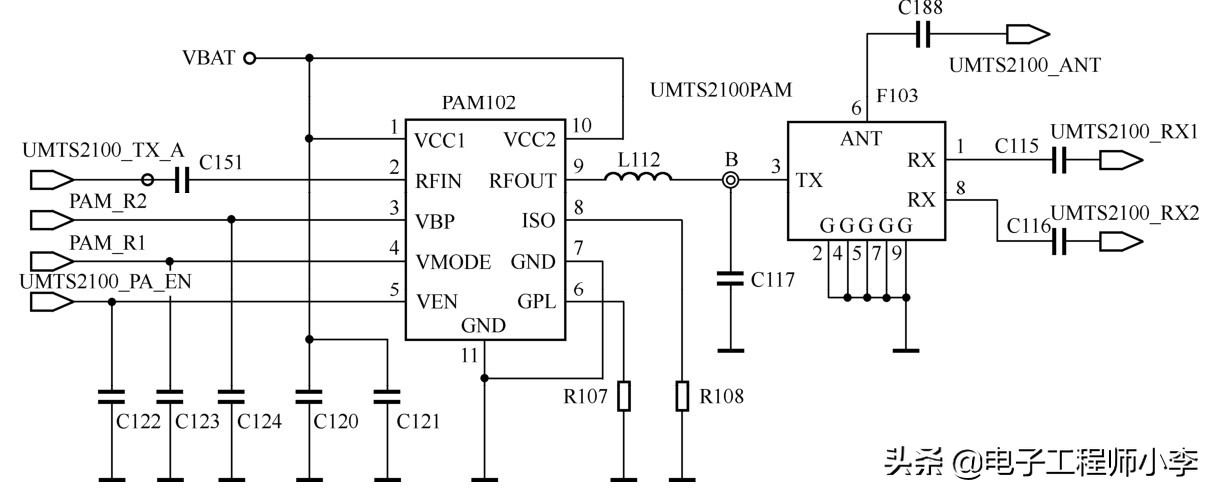

图10.23 一个WCDMA功率放大器电路
当确定问题在发射机时。
① 将C151取下，在A点焊接一金属导线，看手机能否拨打电话。若能，说明问题在PA与PA之后的电路。若不能，应检修射频芯片电路。
② 将C151安装好，在B点焊接一金属导线，看手机能否拨打电话。若能，说明双工滤波器F103、C188及之后的线路故障。若仍不能，需检修功率放大器模组PAM102电路。
③ 在电容C122～C124处分别检查几个控制信号是否正常。若某个信号不正常，检查该信号线路上的电容是否有损坏。若元件正常，检查输出该控制信号的芯片电路。
④ 若控制信号正常，检查C151、R107、R108、L112是否有损坏。若元件正常，更换功率放大器模组PAM102。
