[经验] 苹果 iPhone X 改装散热，榨干 A11 性能

前言：iPhone相机、Taptic Engine、扬声器等

前言：iPhone相机、Taptic Engine、扬声器等组件，这些模块占据了内部空间。留给主板的空间很小。但苹果要求性能提升，因此只能采用双层主板堆叠封装技术。

使用IFIXIT 对主板进行分层。可以看到A11 SOC和高通基带面对面。这是一个很酷的操作，让他们互相温暖，同生共死。

为什么要修改？因为微信聊天、拍照、录制视频时手机会发烫，玩游戏时掉帧，玩游戏时屏幕亮度被迫降低（如王者460），手机背面会发烫看哔哩哔哩视频的时候。严重的时候，刷抖音的时候会经常转圈。天气炎热的时候，4G信号经常满了却没有数据连接，也就是俗称的假信号。

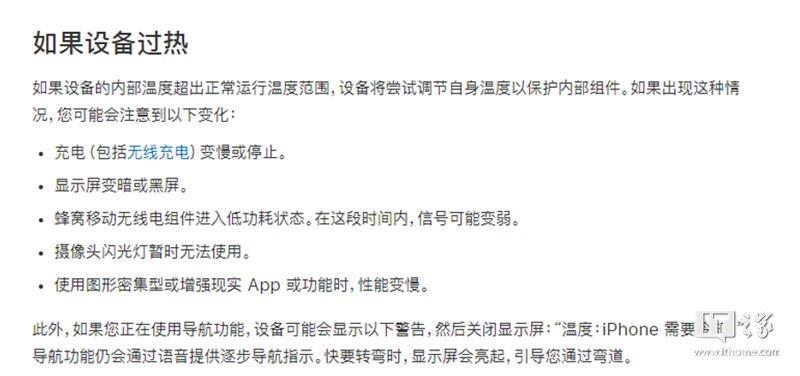

还有官方文档：

如果设备内部温度超过正常工作温度范围，设备将尝试调节自身温度以保护内部组件。如果发生这种情况，您可能会注意到以下变化：

1. 充电（包括无线充电）变慢或停止。

2. 显示屏变暗或变黑。

3.蜂窝移动无线电组件进入低功耗状态。在此期间，信号可能会变弱。

4. 相机闪光灯暂时不可用。

5. 使用图形密集型或增强现实应用程序或功能时，性能会下降。

此外，如果您使用导航，您的设备可能会显示以下警告，然后关闭显示屏：“温度：iPhone 需要冷却。”导航仍将通过语音提供路线导航。当您接近转弯时，显示屏会亮起，引导您通过转弯。

喜爱吃水果的朋友们，在行动之前有以下几点需要注意：

第一：拆卸屏幕时要小心。如果电缆断裂，将会非常痛苦。

第二：一定要记住拆下的螺丝在哪里，因为螺丝长度不一，如果安装不正确很容易刺穿主板。

第三：处理Face id模块时要小心，否则你的机器很可能会变得无脸。

第四：我之前说过，残疾人不应该这样做。

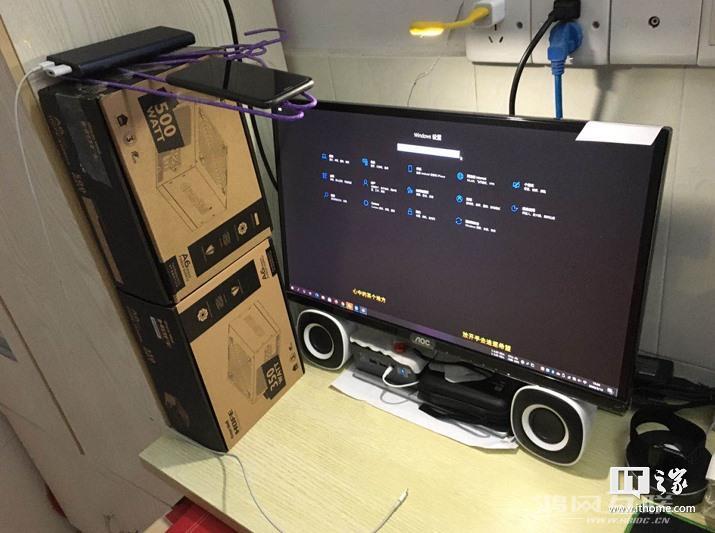

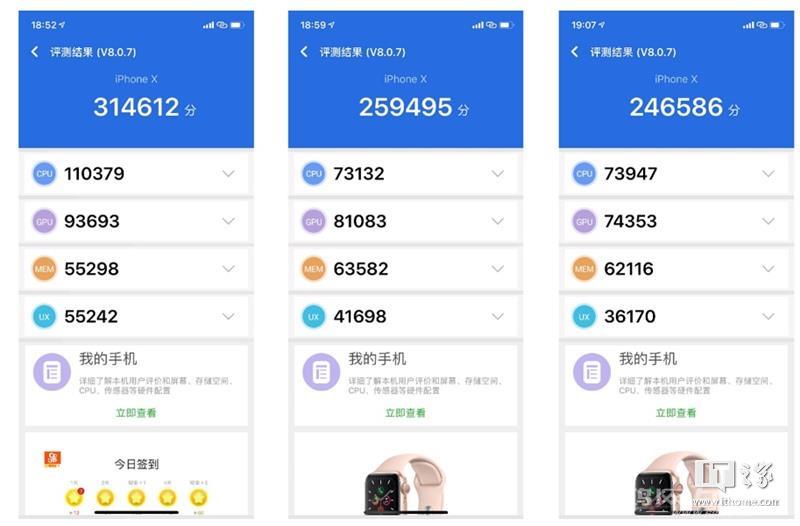

开始之前，我用安兔兔连续跑了三轮测试，成绩只有25W左右。它应该会触发CPU 降频。这个性能和7系列全频基本一致，所以会卡。

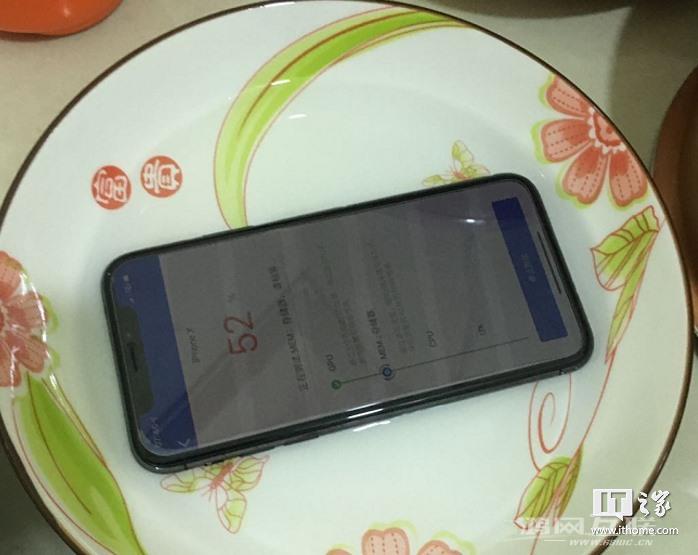

然后我把X放进水里跑一下分数，立刻就回到了正常的35W分数。

想一想，花了大价钱买了X，没想到实际体验会不如8甚至7，严重的话就得6S了，于是就有了这个想法修改散热。

修改型号：iPhone X

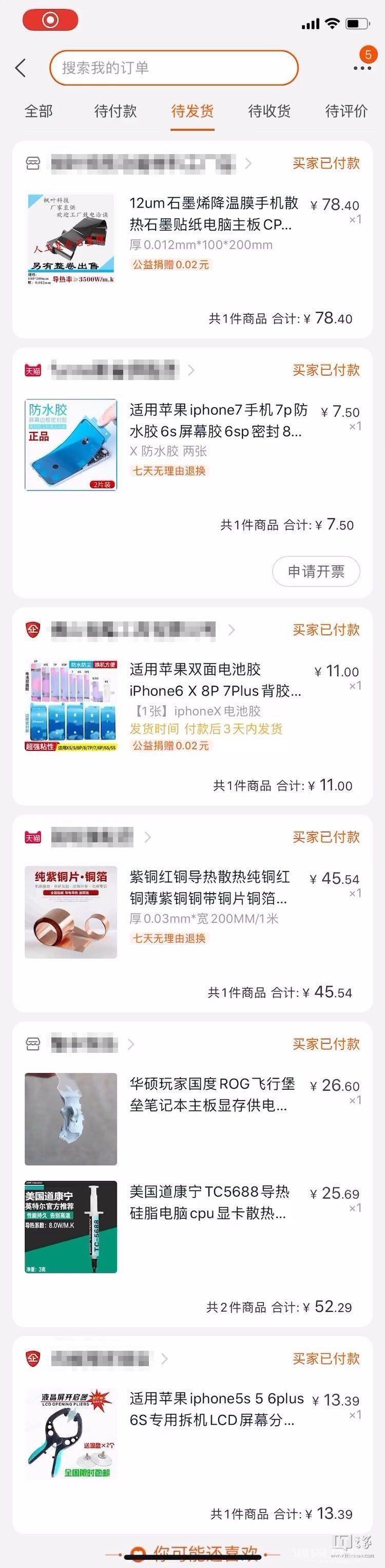

所需材料：散热石墨烯（0.012mm）、散热铜片（0.03mm）、TC-5688散热硅脂、Gamer Nation导热硅胶、电池易拉胶、防水密封胶

总耗时：150 分钟

修改后的材料如下：

修改视频录制站点：

———————————

以下是帅到被追的我发起的修改：

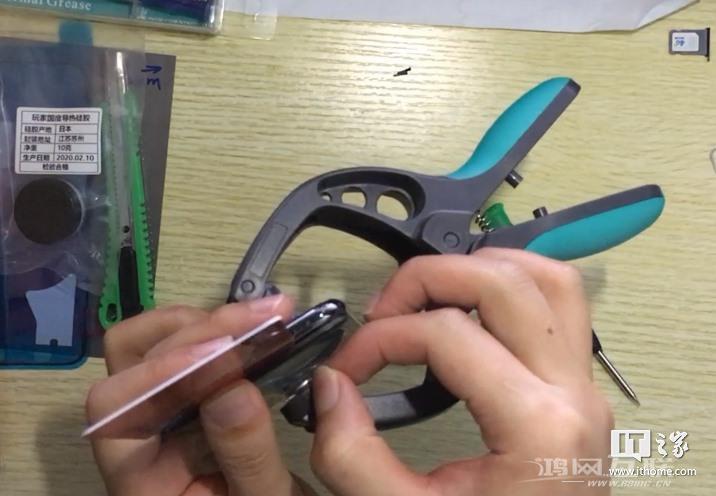

1、用吹风机将屏幕吹五分钟，然后使用屏幕分离工具将手机屏幕与后壳分离。

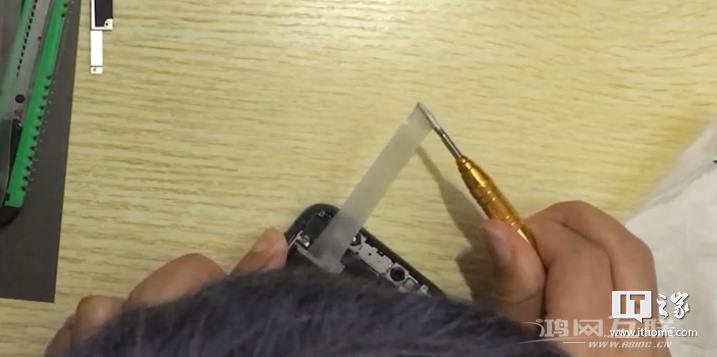

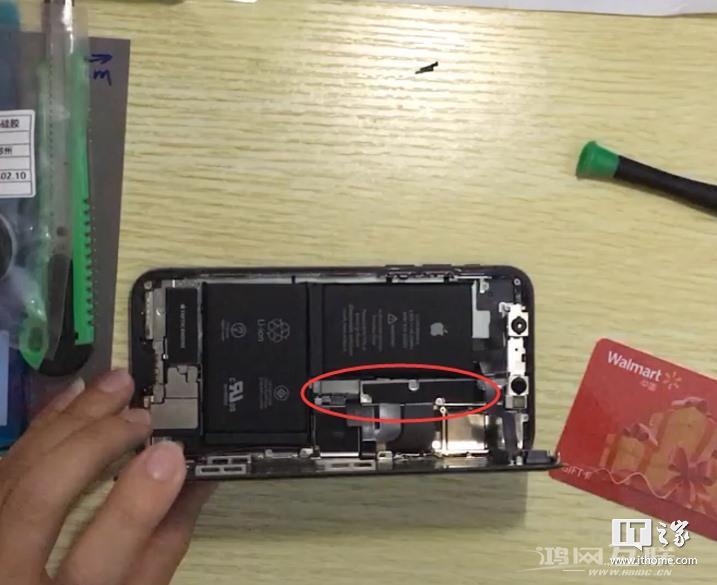

2. 然后取下金属盖。请务必记住螺钉用于哪个孔。撬开电池BTB，切断电源。请记住，请勿触摸faceID模块（尤其是摄像头右侧的四四方方的组件）。 ）。

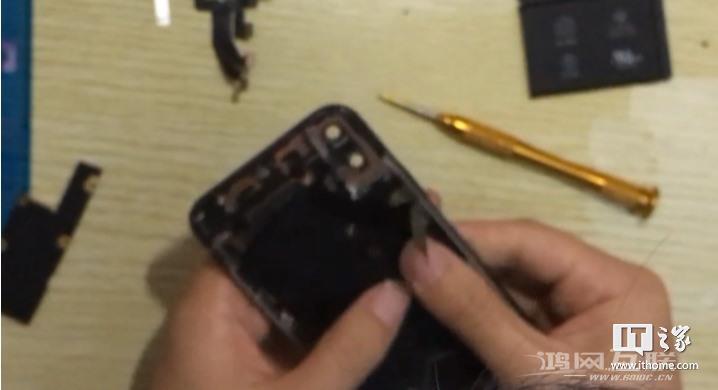

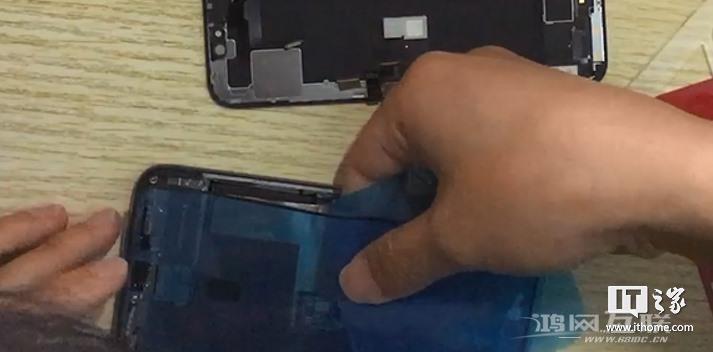

3、分离后，将旧的防水胶圈清理干净。

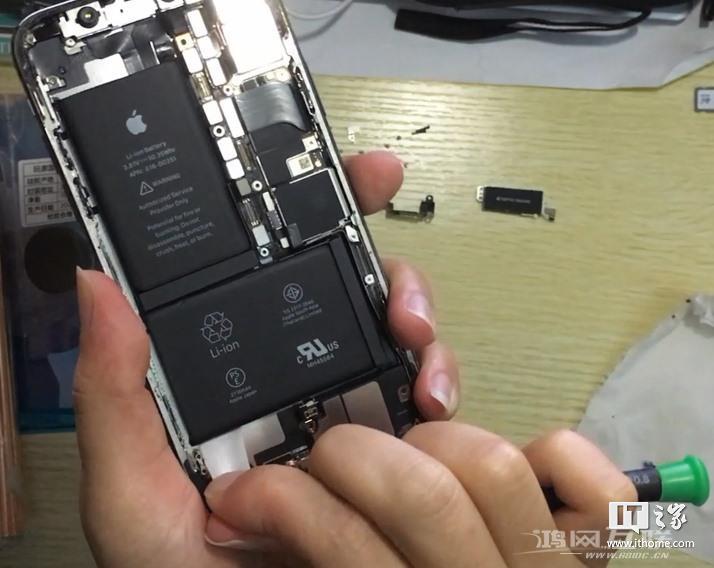

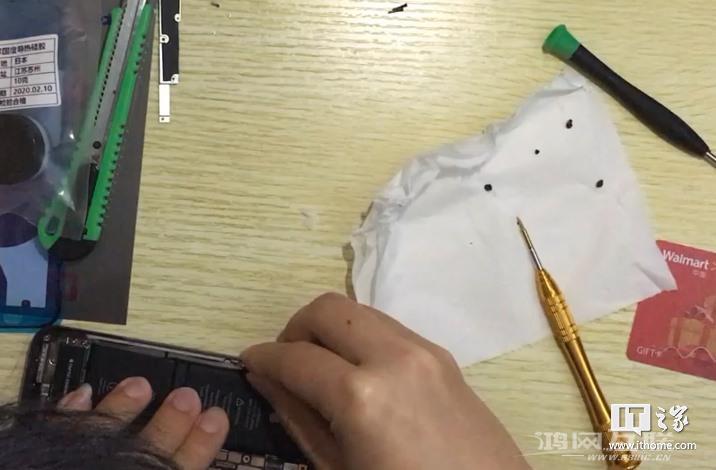

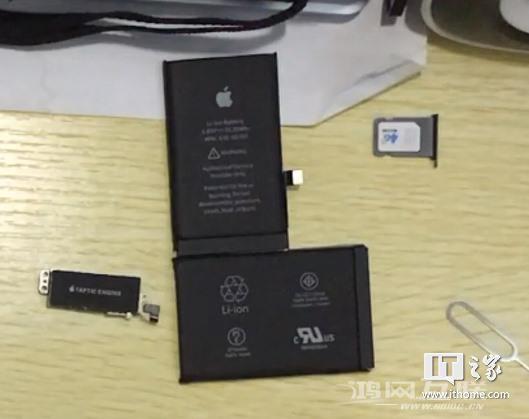

4、拉开电池的易拉胶，取出电池。

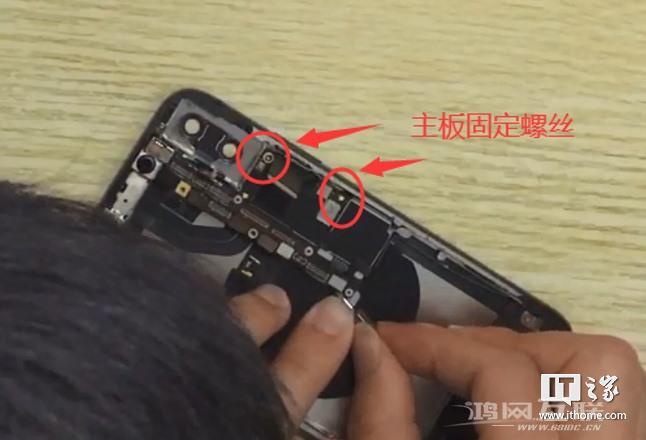

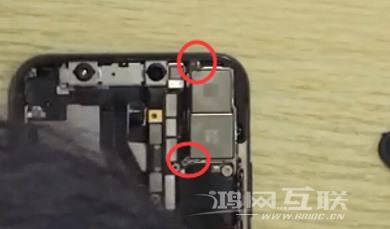

5. 取出摄像头，拧下固定主板的螺丝。这里有两个固定螺丝。

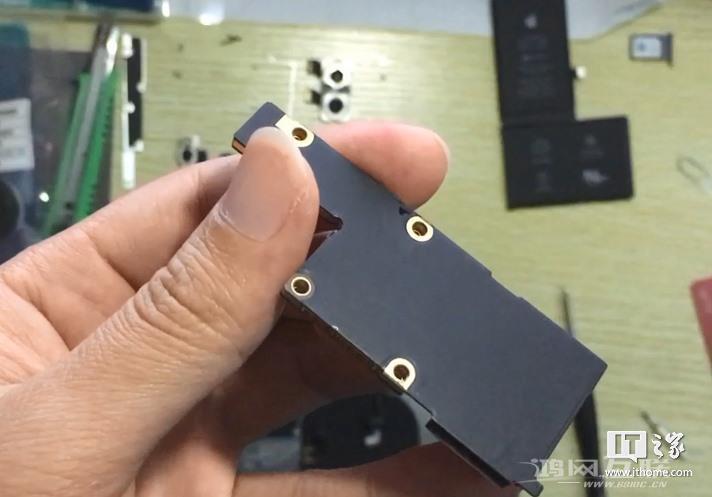

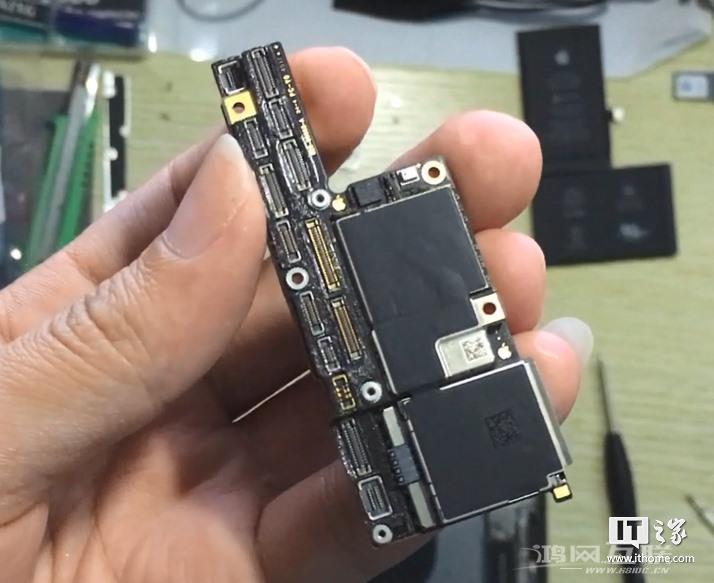

6、接下来撬开各个BTB，拧下主板固定螺丝，取出主板，看看发热的罪魁祸首，就是双层主板。

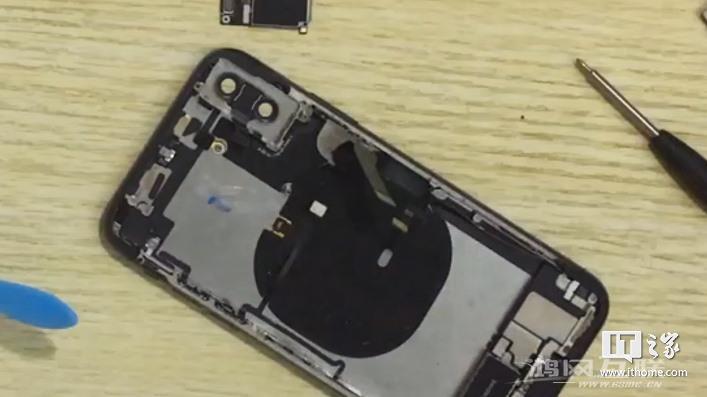

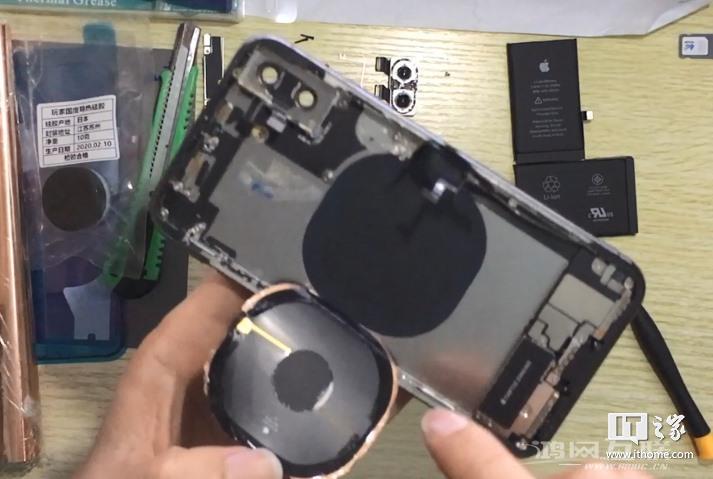

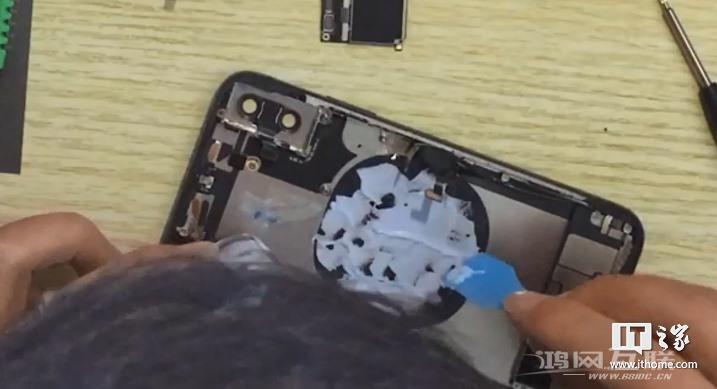

7、打开无线充电线圈，在下面涂抹硅脂，更有利于散热。无线充电线圈下面涂的硅脂应该是华硕ROG笔记本MOS散热用的硅脂。据资料显示，这种硅脂是干性的。它类似于泡沫胶，之后不会流动，因此在这款手机上使用非常安全。

8、涂上硅脂后，按压一下，让硅脂充分接触。

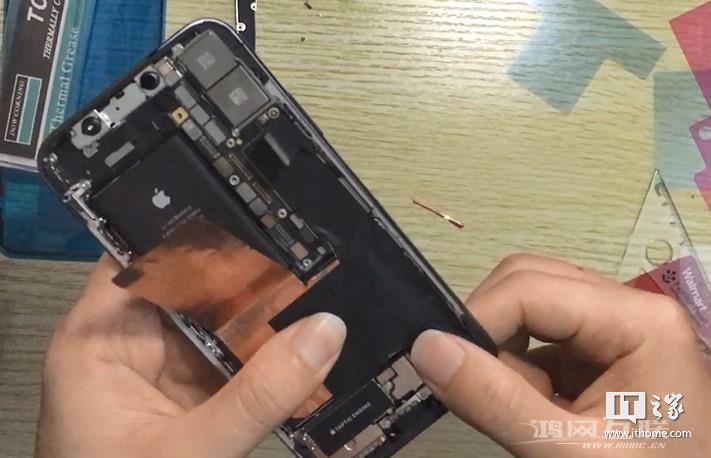

9、到了最关键的时候，在内部金属板上贴上大面积的散热石墨烯（某宝购买的0.012mm合成石墨烯，原苹果主板用的是0.017mm，导热系数为还不如0.012mm，而且原厂生产的石墨烯面积小，石墨烯的特点是导热快）。

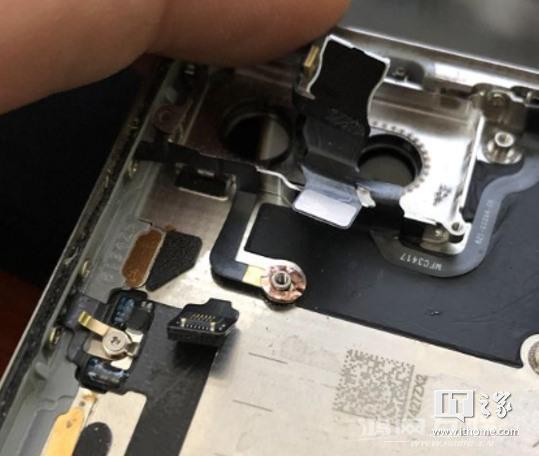

10. 为NFC 天线制作一个垫子。将铜箔剪成一个小圆圈，放在NFC 天线上垫上。如果不加垫，NFC就会不灵敏。

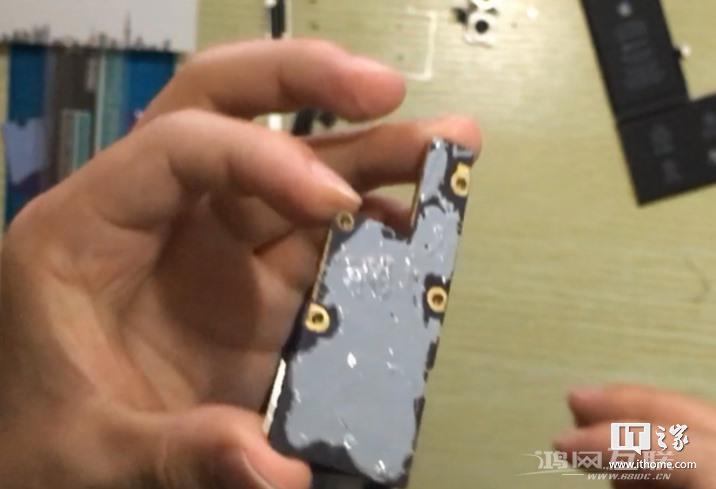

11、接下来，在主板下层均匀涂抹硅脂，使其与石墨烯贴纸紧密接触。热量会通过石墨烯快速散发到中框和充电线圈上。主板的热量会通过散热硅脂传导至石墨烯。石墨烯充当整体加热板，然后将热量散发到无线充电线圈和中框。整个后壳间接成为散热区域。

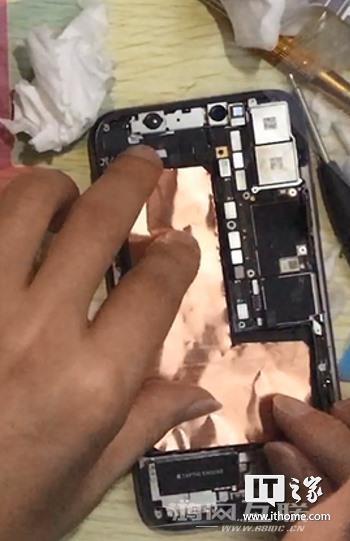

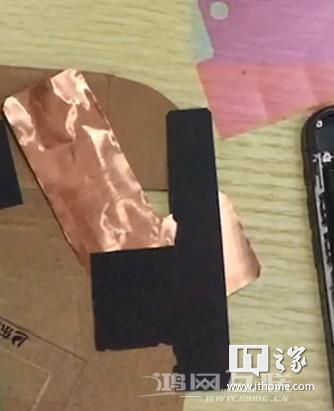

12.然后是主板上层。上层比较简单。主要采用石墨烯贴纸和0.03mm铜箔，将热量均匀分散在上层。

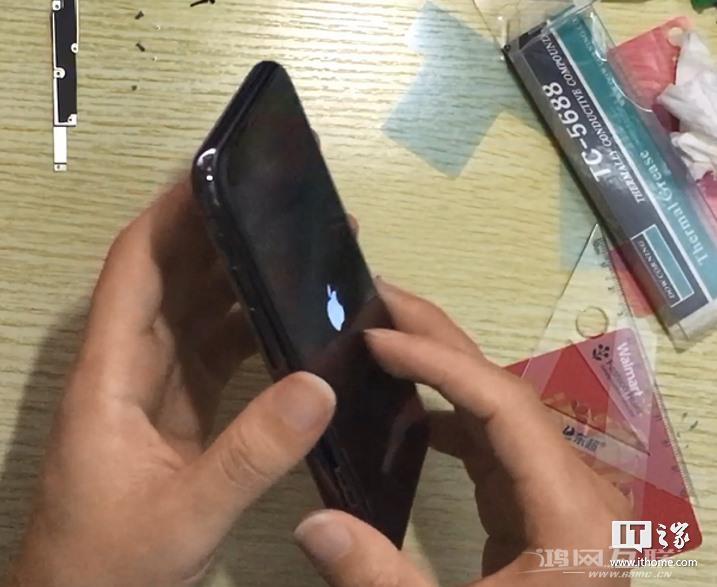

13.最后一步当然是安装测试和密封。测试摄像头、闪光灯、听筒、麦克风、振动、触摸、按键、显示屏等。

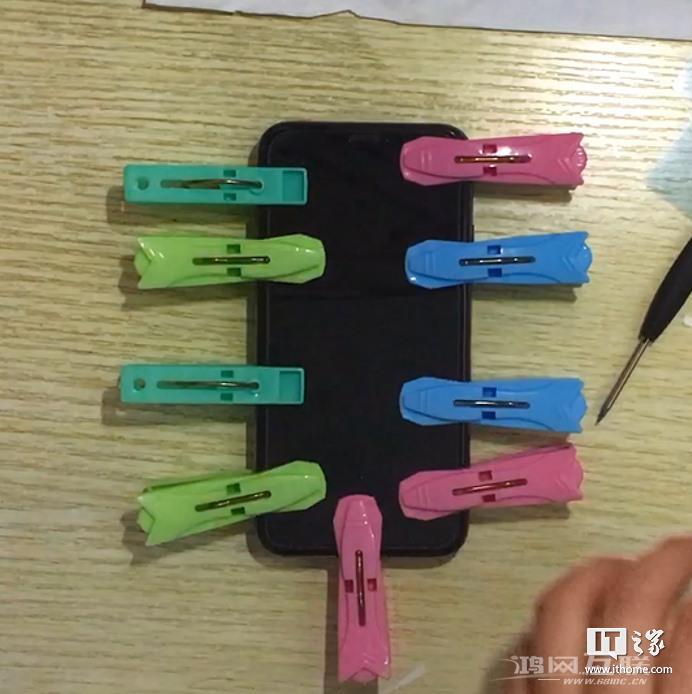

14、封口后，先粘上防水胶，用吹风机加热到70-80度5分钟，然后用卡扣（可以用威力更大的衣服镊子代替）按压，直至冷却。这样才能发挥最大的效果。要最大程度地恢复防水胶的防水性能，当然前提是你的胶水必须足够好。

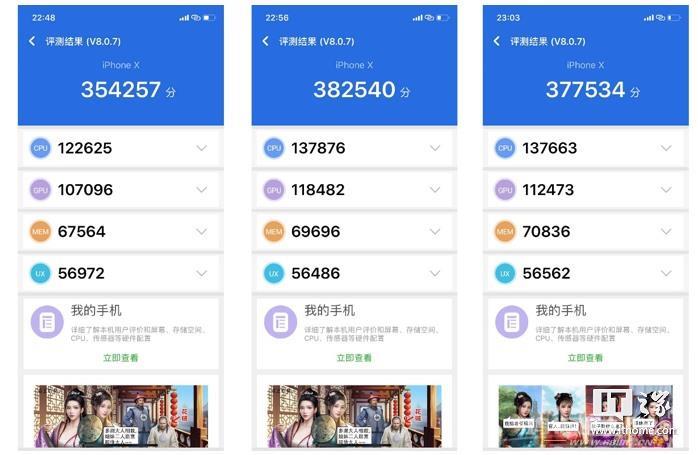

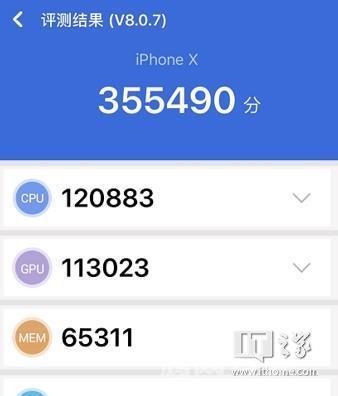

15.成绩图终于贴出来了（安兔兔连续跑了三遍）。

2020年3月16日修改，今天才发布教程。主要是修改后想尝试一段时间看看实际效果。我修改散热没有什么利润，所以我把教程贴出来供以后参考。请参考并修改。如果你不喜欢它，就不要批评它。如果您认为修改对您有帮助，可以打赏，作为一种支持。如果以后需要修改，可以点击下面的赞按钮。此方法适用于X、XS、11 Pro。修改方式几乎是一样的。

效果一：手机冷却后，第一次开机时，手机背面会有明显的手感温热，说明修改后的散热已经起作用。热量不会积聚在主板上，而是会散发掉。

效果二：安兔兔持续运行时，手机整体会比较热，但CPU不会降频，持续运行成绩在35W以上。

效果三：拍摄照片或视频时，手机产生的热量不再局限于相机下方。整个金属中框摸起来会很温暖。

注1：使用7.5W无线充电器，电量达到80%时停止充电。无线充电时，线圈会产生热量，热量通过石墨烯传导至主板，从而触发温控并取下手机壳。让它稍微冷却一下，然后放在无线充电器上，就可以继续充电了。有线充电尚不存在这样的问题。 （官方文档）

充电时，您的iPhone 可能会变得有点热。为了延长电池寿命，如果电池过热，软件可能会限制在80% 电量时充电。当温度下降时，iPhone会再次充电。尝试将iPhone 和充电器移至凉爽的地方。

注2：在相同的使用强度下，主板产生的总热量保持不变。也就是说，并不是手机不发热。反而热量分布更均匀，更好地利用后盖和线圈进行散热。低强度使用下，你不会感觉到相机下方的热量，玩游戏时你可能会感觉手机升温更快。这不是问题，而是因为热量消散得更快。

附录-Bilibili地址完整视频教程及说明：点击查看
