[iPhone] 【首发】 苹果 iPhone 5s & SE 拆解及改装散热教程

我不是专门修手机的，只是喜欢修修补补。除了我手里的iPhone X，从iPhone 5到iPhone XS我都拆过。感觉手机主板与外壳没有完全贴合，热量无法完全散发。到外壳，因为5s 带有

我不是专门修手机的，只是喜欢修修补补。除了我手里的iPhone X，从iPhone 5到iPhone XS我都拆过。感觉手机主板与外壳没有完全贴合，热量无法完全散发。至于外壳，由于5s和SE的内部结构基本相同，这里我们以iPhone 5s进行拆解改装。修改原理与电脑CPU散热相同。

为什么会有这个改装贴纸？夏天即将到来，目前很多人都在使用5s和SE作为备用手机。如今，SE 仍然是一台小型性能机器。有些人使用机器时间过长，电池老化，不耐用，导致整体续航能力较差。还有一些情况是主板发热导致CPU降频。使用A9设备时，体验与A7相同。另外，我之前也改装过iPhone 6s、X、XR。这次我来做一个拆解教程+散热改装。改装期间我会讲解一下5s SE更换电池的细节，方便动手能力强的朋友自行购买和更换电池。

此前IT之家圈子已经发布了iPhone 6s散热改装的详细教程，

iPhone 6s改石墨烯散热，耗尽苹果A9全部性能

苹果iPhone X改装散热压榨A11性能

苹果iPhone XR拆解及添加导热硅脂图文教程

前言一：iPhone 5s是苹果公司于2013年9月在美国推出的一款手机，与之前的iPhone系列相比，iPhone 5s最大的变化就是搭载了苹果最新的A7处理器和M7运动协处理器。 CPU和GPU性能均比iPhone 5的A6快2倍。GPU方面，A7集成了四核PowerVR G6430。 A7也是第一款集成该核心并支持OpenGL ES 3.0的CPU。 A7也是首款应用于智能手机的基于ARM的64位处理器，采用28nm HKMG工艺。 CPU 和GPU 性能均比iPhone 5 的A6 快2 倍。

前言2：美国时间2016年3月21日，苹果公司在加州库比蒂诺总部举行的发布会上正式发布了iPhone SE。 iPhone SE 的正面和背面底部都有玻璃镜面。 iPhone SE的外观与iPhone 5s基本相同。 iPhone SE搭载64位A9处理器和M9芯片，性能与iPhone 6s相同。不仅处理器性能比iPhone 5s 快两倍，图像处理性能也比iPhone 5s 快三倍。

在网上查了相关资料后，发现iPhone 5s的显示屏可以直接安装在iPhone SE上。它在尺寸和功能方面都完美契合。此外，iPhone SE 的扬声器、SIM 卡槽和振动电机也可以与iPhone 配合使用。 5s互换，以下是IFIXIT的5s和SE的X光内部结构图。内部结构基本相同。我们以5s作为本次反汇编的代表。

喜爱吃水果的朋友们，在行动之前有以下几点需要注意：

第一：拆卸屏幕时要小心。断线是非常痛苦的，尤其是HOME键线。

第二：一定要记住拆下的螺丝在哪里，因为螺丝长度不一，如果安装不正确很容易刺穿主板。

第三：正如我之前所说，不要对残疾人这样做。

———————————

在开始之前，我使用安兔兔连续运行了三个基准测试。第三个5秒，成绩只有5W左右。我查了资料，发现iOS系统从iOS 10.2.1开始就增加了温度控制。连续基准分数会这么低。应该是触发了温度控制，导致CPU变慢。

修改型号：iPhone 5s

所需材料：TC-5688导热硅脂、棉签、尺子、电池易拉胶、螺丝刀、分屏工具

总时间：约30分钟

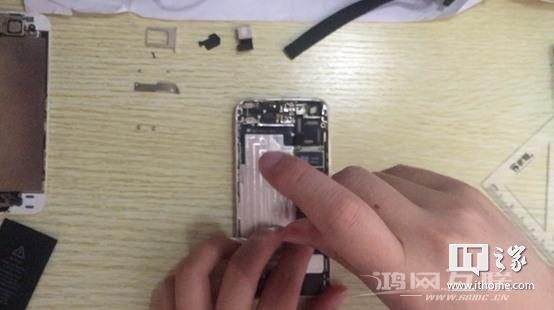

移动系统：iOS 12.4.6

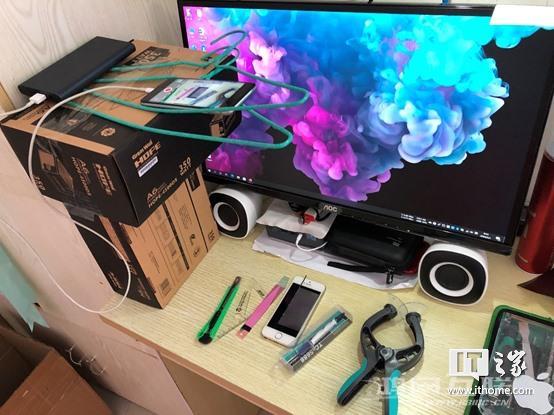

以下是拆解修改视频录制现场：

———————————

以下是帅到被追的我发起的修改：

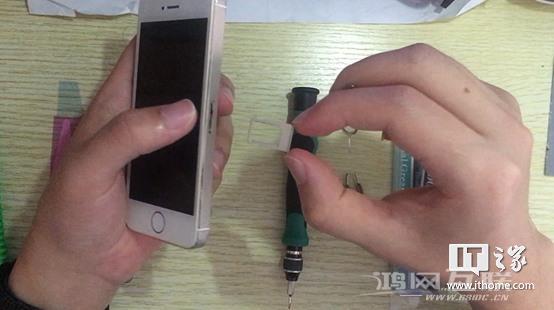

1. 关闭手机并取出卡托。

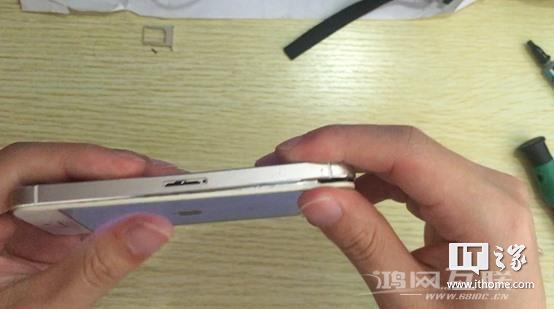

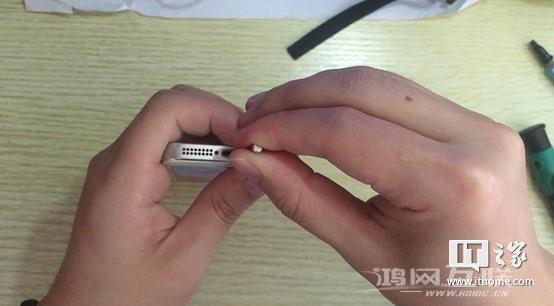

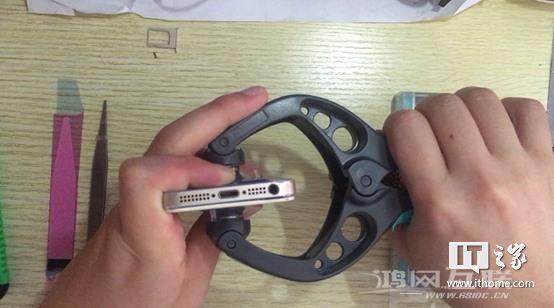

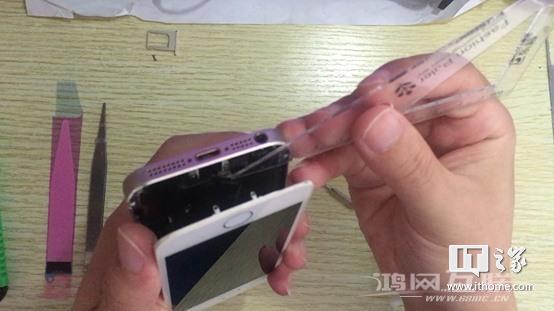

2. 拧下手机底部的两颗固定螺丝，使用屏幕分离工具将手机屏幕与后壳分离。

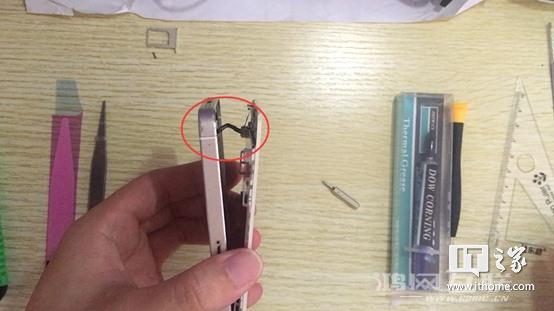

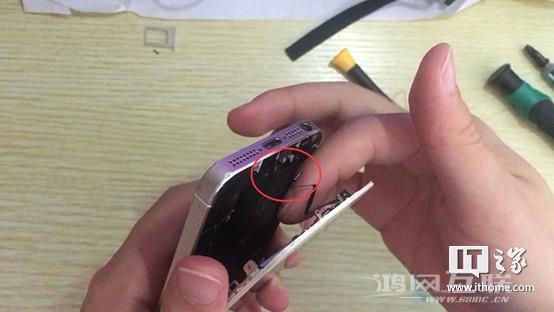

3、分离时不要用力过猛。屏幕上的HOME 按钮有一根电缆连接到背面。如果你用力过大把手机上的HOME键弄断了，那也是没有用的。打开HOME键BTB（每个HOME键对应主板芯片，一部手机只有一个HOME键对应主板。网上购买的无指纹手机，排线断了或者更换其他HOME键） 。

4.当手机屏幕展开时，可以看到手机的内部布局还是不错的。 5s的内部布局与SE几乎相同。 SE的拆解可以参考5s拆解教程。

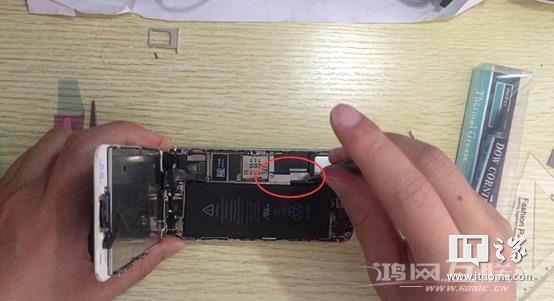

5. 取下电池金属盖，提起电池BTB，切断主板电源。

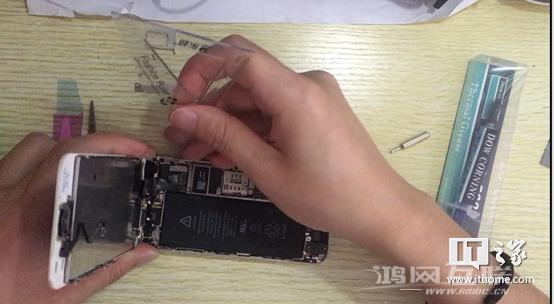

6. 拿起连接到屏幕的三根BTB 电缆并取下屏幕。

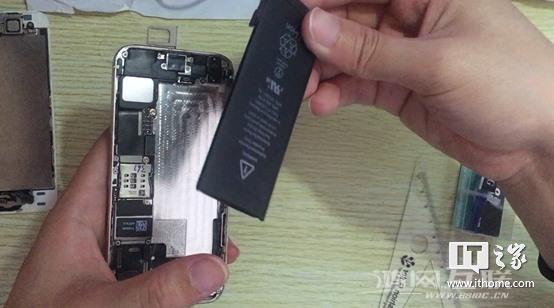

7、原装手机电池上有两条易拉胶条。拔出易拉胶即可取出电池（对于想要更换电池的朋友，完成步骤7后可以直接进入步骤19，需要修改散热或者可以继续阅读下文进行拆解） 。

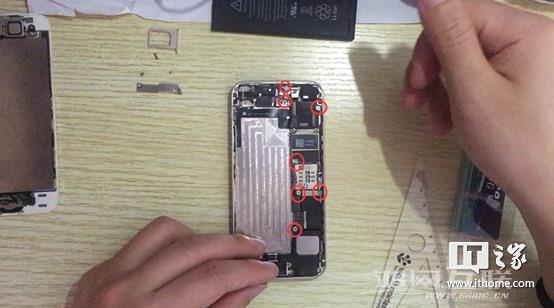

8. 拧下主板固定螺丝，如下图所示。

9、可以观察到主板与后壳之间有缝隙，散热改造应该从这里开始。

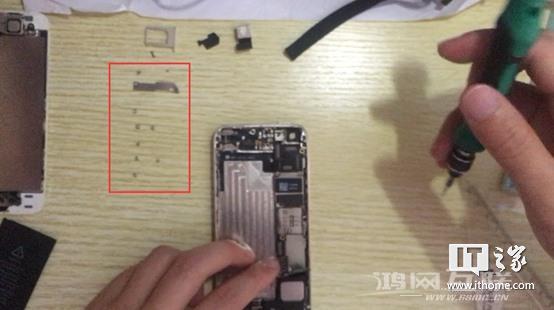

10. 拧下的螺丝可以按以下方式放置。螺丝从哪里取出来，就应该放在相应的位置，后续安装时一一对应。

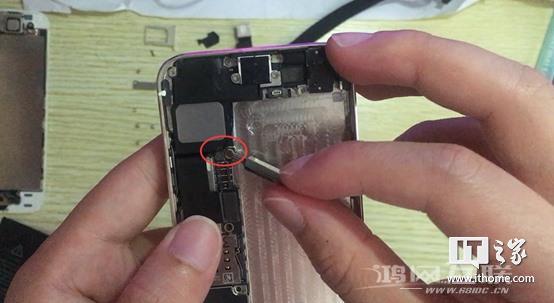

11. 打开WiFi天线的RF接口。

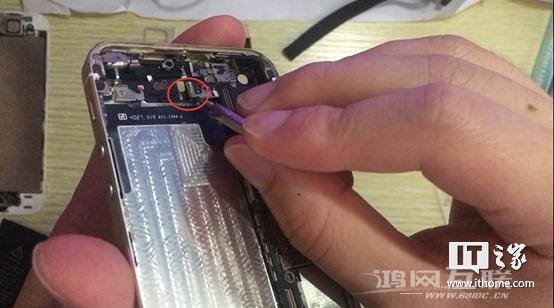

12、打开手机扬声器旁边的RF接口。

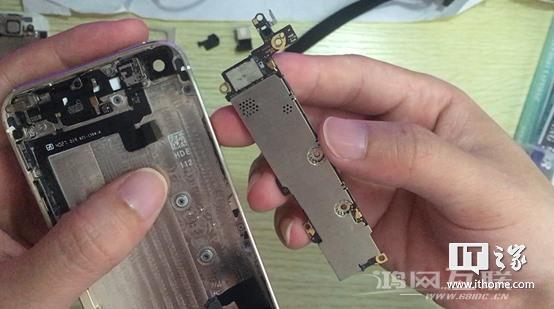

13. 拆下主板。主板背面有一个焊接封闭的金属挡板。无需用热风枪吹开。由于5s和SE的背面都是金属的，所以这里没有使用石墨烯散热。主板和后壳之间有缝隙。只需填充硅脂即可。

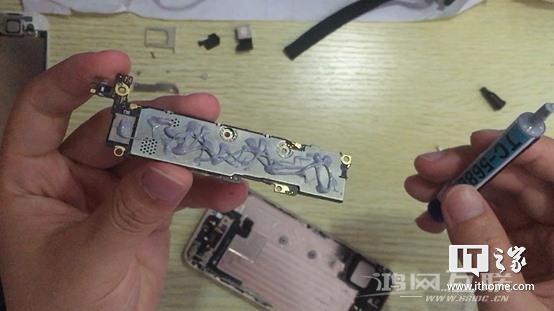

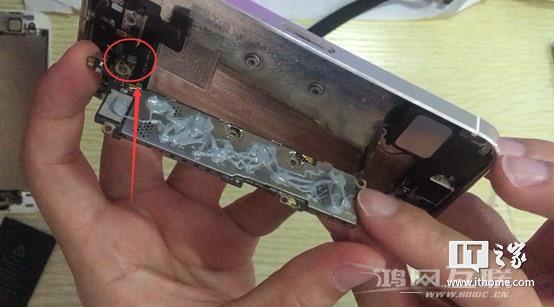

14、涂抹祖传TC-6588导热硅脂。这种硅脂相对粘稠且不导电。在手机上使用比较安全，散热系数也处于中上水平。

15、将主板安装到手机后壳之前，先扣好WiFi天线的RF接口。

16. 将主板安装到后壳上，轻轻按压主板，使硅脂完全融入后壳。

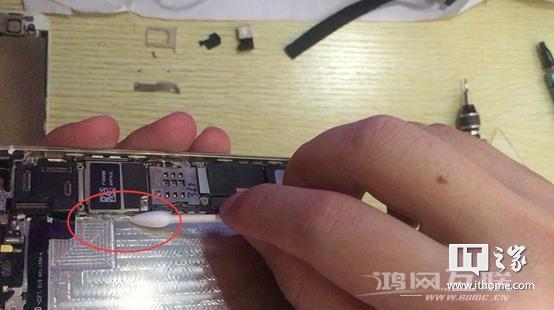

17、如果多余的硅脂溢出，可以用棉签擦掉。

18. 拧紧主板螺钉，固定主板，并将射频电缆固定在手机扬声器旁边。

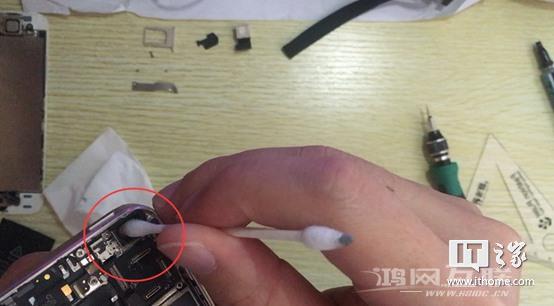

19、顺便清理一下相机灰尘，用棉签轻轻擦拭相机玻璃。

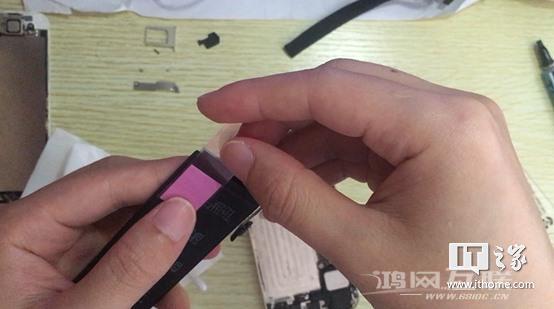

20、将易拉胶贴在电池上（我把易拉胶剪成小块贴上去，方便下次更换电池。反正易拉胶的主要作用就是修电池，只要能修，修手机的地方很多，就不贴给你了）。

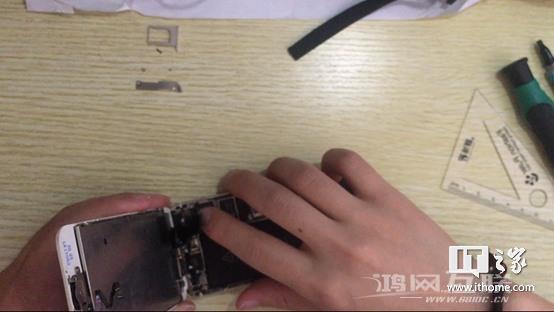

21、按回屏幕排线BTB，按回电池BTB，然后开机测试是否正常。

22、测试OK后，装上电池盖。

23.最后按回HOME键的BTB。

24、安装机器，拧紧固定螺丝，然后开机。

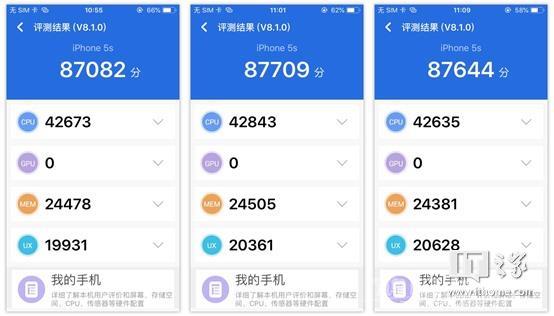

25、安兔兔连续运行三遍。

这种散热改造没有任何利润。我将教程贴出来供大家参考，修改后可以让电池老化时更方便更换电池。如果您不喜欢它，请不要抱怨。如果您认为修改对您有帮助，可以打赏支持。日后如有修改或更换。对于电池需求，可以参考这篇文章进行拆解。单击下面的“赞”即可保存。如果不嫌麻烦，也可以去bilibili连刷三遍。

效果一：手机冷却后，第一次打开iPhone 5s时，手机背面会有明显的手感温热，说明改装的散热已经发挥作用。热量不会积聚在主板上，而是会散发掉。

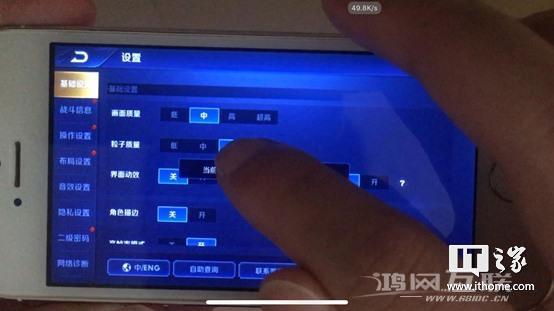

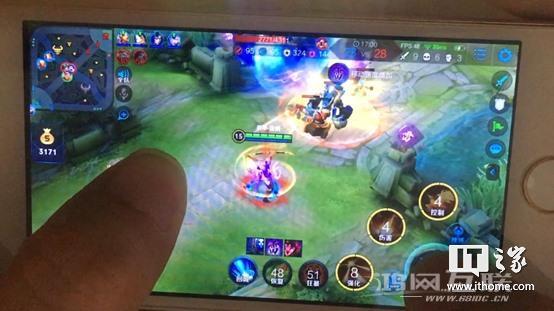

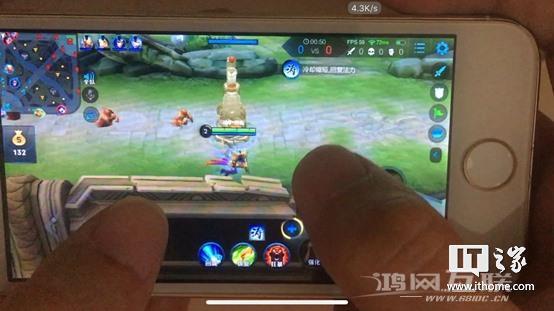

效果二：安兔兔一直在运行。我去App Store下载王者荣耀进行测试。一对一战斗时，帧率稳定在55帧左右。有时跳到50帧，有时达到59帧。开团时，帧率依然稳定在40帧左右（由于5s无法开启超高画质，所以我们设置高帧率模式+高粒子质量+中画质进行测试）。很难想象几年前的7手机还能比较流畅地玩游戏，所以更换电池作为备用手机也是不错的。

附录，完整的视频教程和解释。 B站地址：点此查看。
