电路布线是家装过程中不可或缺的一部分。一般的电工可能500块钱一天，真的太贵了。其实家装的电路还是比较容易的，只要是简单的电路，只要简单的学会，就可以自己操作。每分钟省3000元不是问题！

1.照明只是一个基本的回路，如图，装上开关和灯就可以了。

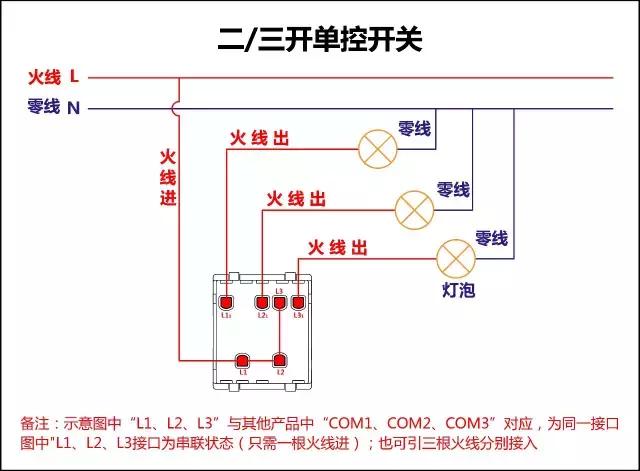

2.实际上，多个照明电路共用一个多控开关，每个开关分别控制一个电路。

3.这种四联的在卫生间的集成照明、灯暖以、二、换气中非常常见！

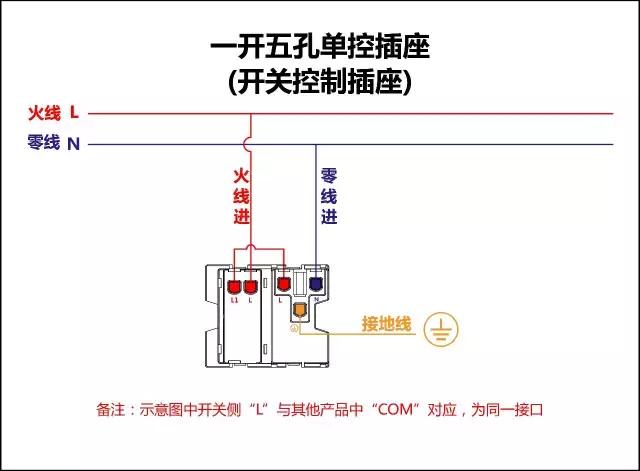

4.如图所示是一个带开关控制的插座，就比平常插座多了一个开关，将开关串联进火线中即可

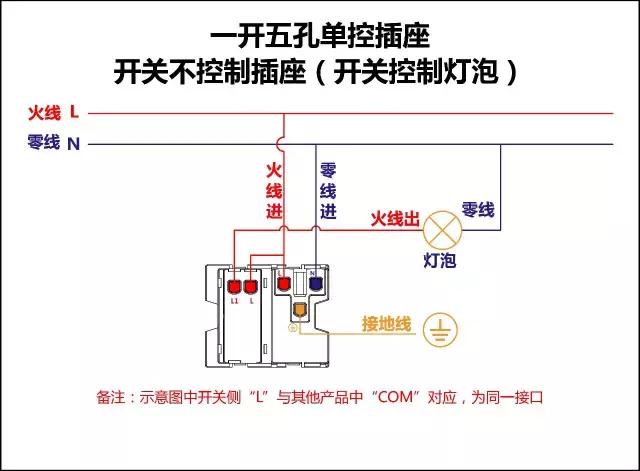

5.这是开关集成插座的功能。其实只是插座是插座，开关是开关，集成在一个组件上。

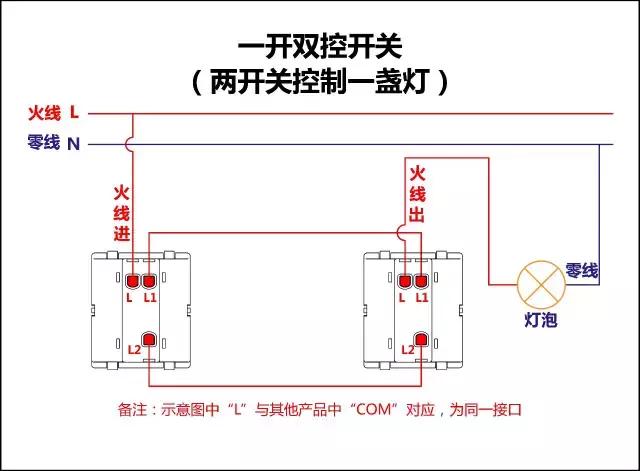

6，这就是平时用在楼梯和卧室双控的开关接线图，具体原理就是不知两根单独的线在两个开关之间，电路只能通过其中一个走通即可实现双控的功能！

7、这是一个3单孔开关，分开看就好了

8.这个只有一个开关，有四个弹孔。

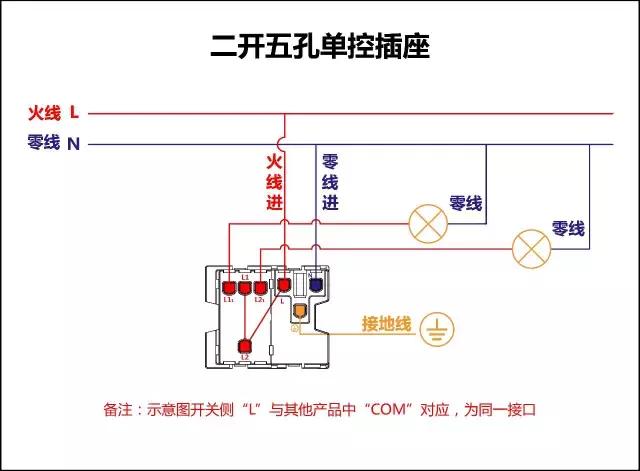

9、开关和插座集成，功能不干扰

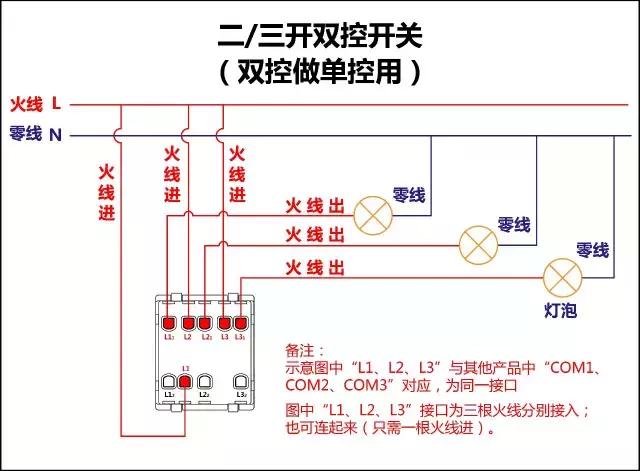

10、这是一个3开双控开关，做单控功能而已

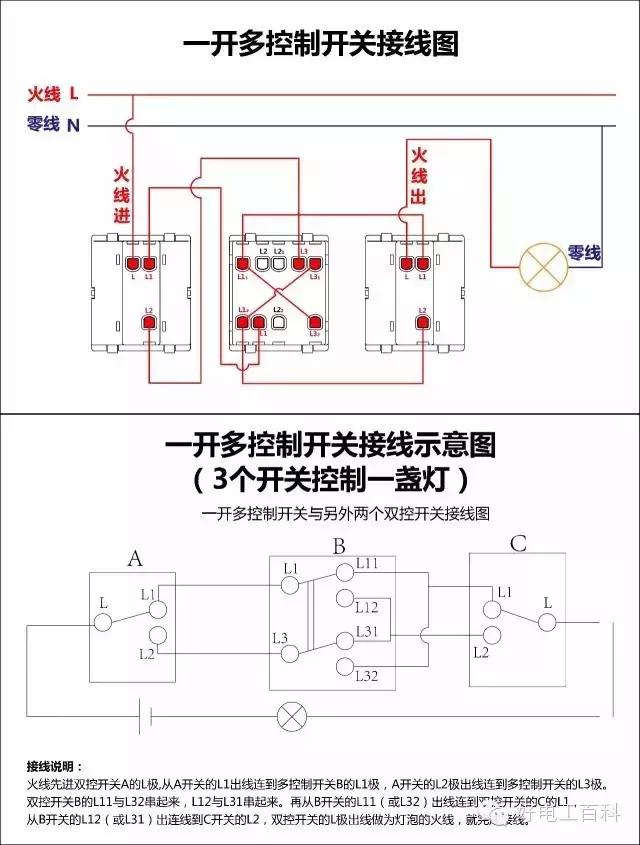

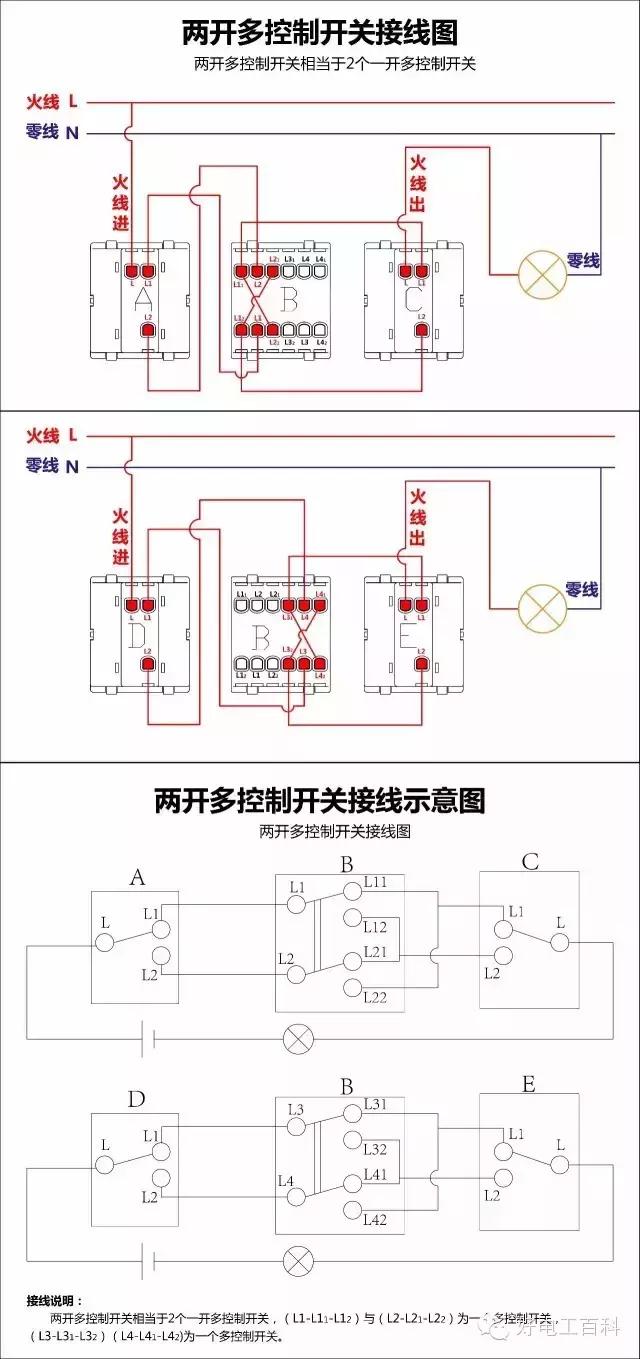

11、这个复杂点，看下面的电路图，基本家里用不到的，可以先学习
