作为百度和联想的联合作品，newifi mini是联想新一代路由器。作为newifi mini的粉丝之一，PC6苹果网小编为您带来newifi mini拆机详细_newifi mini拆解图集全过程。
既然是拆解，就不多废话了，直接进入正题吧。
主板概览正面三颗主要芯片：
1.联发科MT7620A主控芯片
2.MT7612E 2T2R千兆无线芯片
3.华邦128MB内存芯片
主板正面概览，展现了各大厂商的设计风格。模块化的设计思想，让几颗主芯片看起来井然有序，不杂乱，井井有条。屏蔽盖是预留的，但不屏蔽。大概是基于散热要求和屏蔽的考虑进行的权衡。

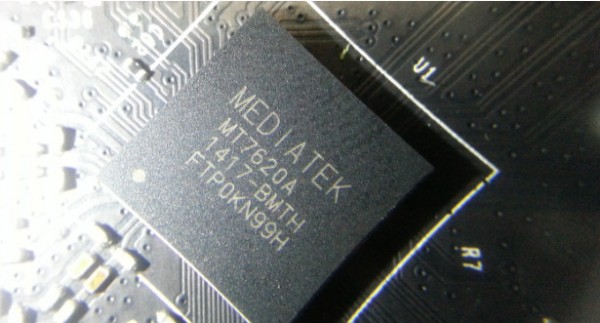

首先是7620A芯片。这是大家都熟悉的芯片方案。小度路由器、雷客NO1、极路由1s/2、小米Mini、魔豆等新兴智能路由器大多采用联发科的这一解决方案。包括如意云1代、华硕RT-N14u等解决方案也采用了这款芯片的精简版7620N，这也是近两年路由器市场最热门的芯片。

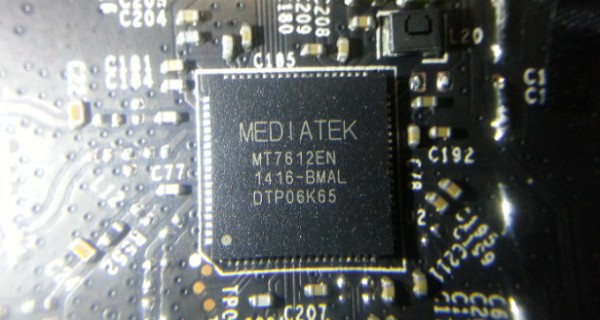

其次是7612E无线千兆芯片
这款芯片在2014年上半年出现的不多，与7620A搭配起来是一个绝佳的组合。性能方面，可提供高达867Mbps的2T2R 5GHz无线速率，是上一代300Mbps速度的近两倍，达到上一代无线速率的三倍。
特写

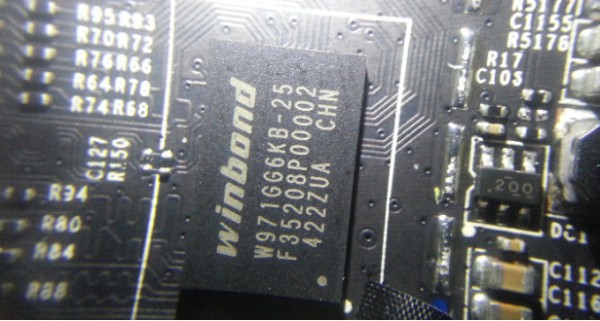

最后是存储芯片特写
主板正面除了几颗大芯片外，还有很多重要的小芯片：

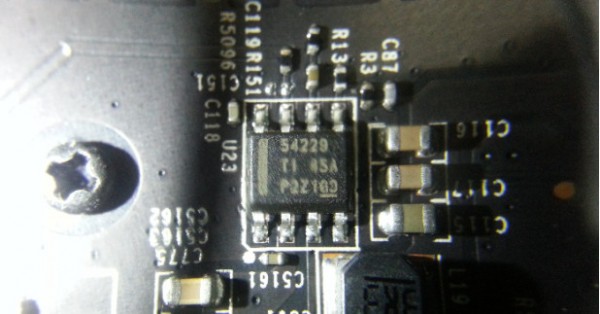

这里我要重点介绍一下这个不起眼的小芯片。德州仪器的电源管理芯片比国产、日系芯片更可靠、更稳定。当然，它的价格也比较贵。这个细节可以体现出联想在这款路由器上的用心良苦，以及对消费者的十足诚意。

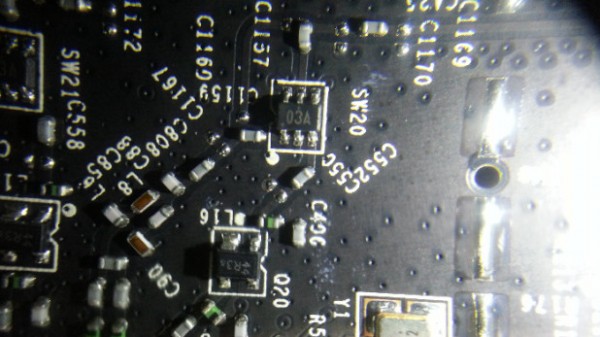

这是一个LNA（低噪声放大器）。如果想让路由器有良好的穿墙性能，仅有PA（功率放大器）是不够的。需要LNA的配合才能获得良好的穿墙效果。由于连接网络的过程需要数据交互，因此既有客户端发送的请求数据，也有路由响应请求的回复数据。通过LNA和PA，路由器的发送接收能力和范围得到了提升，从而可以实现更好的wifi体验。

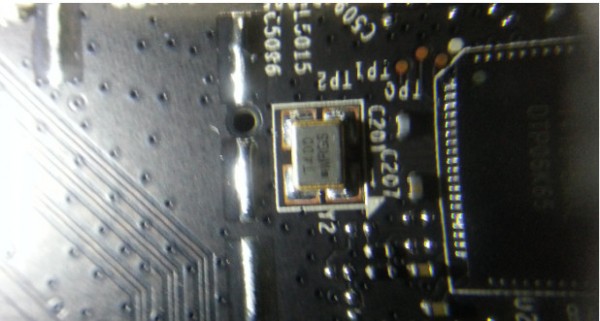

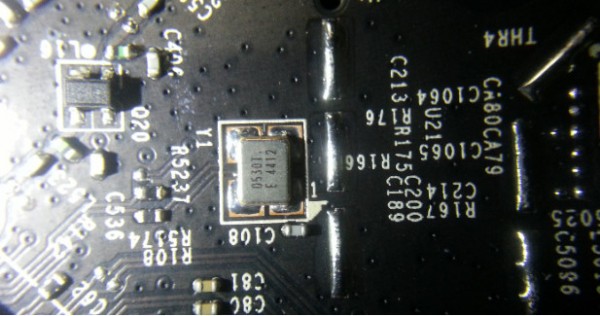

两个芯片晶振分别向主控芯片7620A和无线千兆芯片7612E提供脉冲。贴片晶振在国内传统路由厂商百元价位的产品中并不多见。拆开来看，基本上就是传统的高层铁壳晶振，体积是贴片晶振的几倍。在电路板这样高度集成的地方，集成度就是金钱。贴片晶振的使用，进一步说明了细节处可见真正的细节。

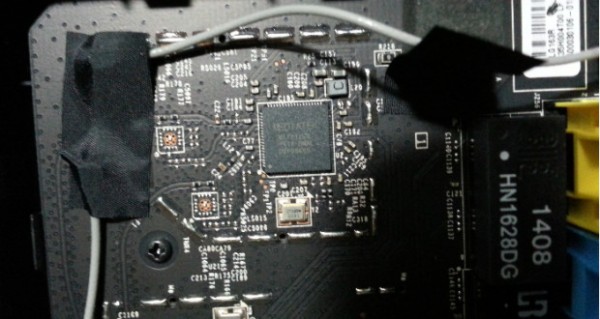

两根天线通过ipx插座连接到主板上，并用胶带固定。更换天线会更加方便，主要好处是环路阻抗更加可控。使用传统焊接方法连接天线时，环路阻抗取决于焊点的焊接质量和焊料的质量。因此，理论天线阻抗匹配的不可控性大大增加。相比之下，使用插座连接可以将阻抗值控制在预期范围内。直观地讲，产品之间的差距很小，不同个体之间的性能波动也很小。

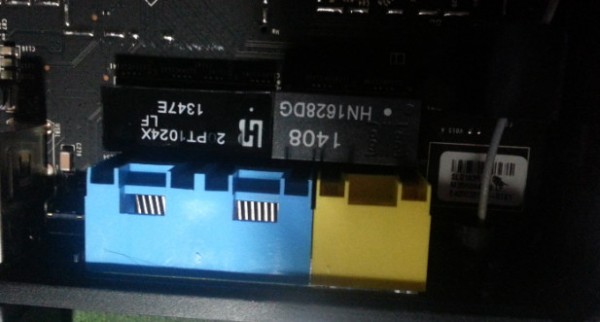

网络变压器特写

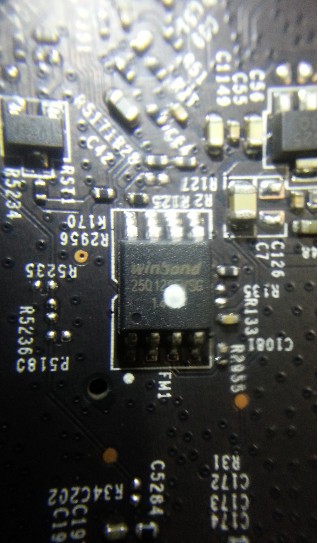

主板背面比较简洁。主芯片只有一颗，是16MB华邦闪存芯片。对于带有USB口的路由器来说，16m对于安装固件来说是绰绰有余的。
这就是拆解部分。
